création de chenillard led avec arduino : guide complet étape par étape

Matériel et schéma fiables pour un Chenillard LED avec Arduino

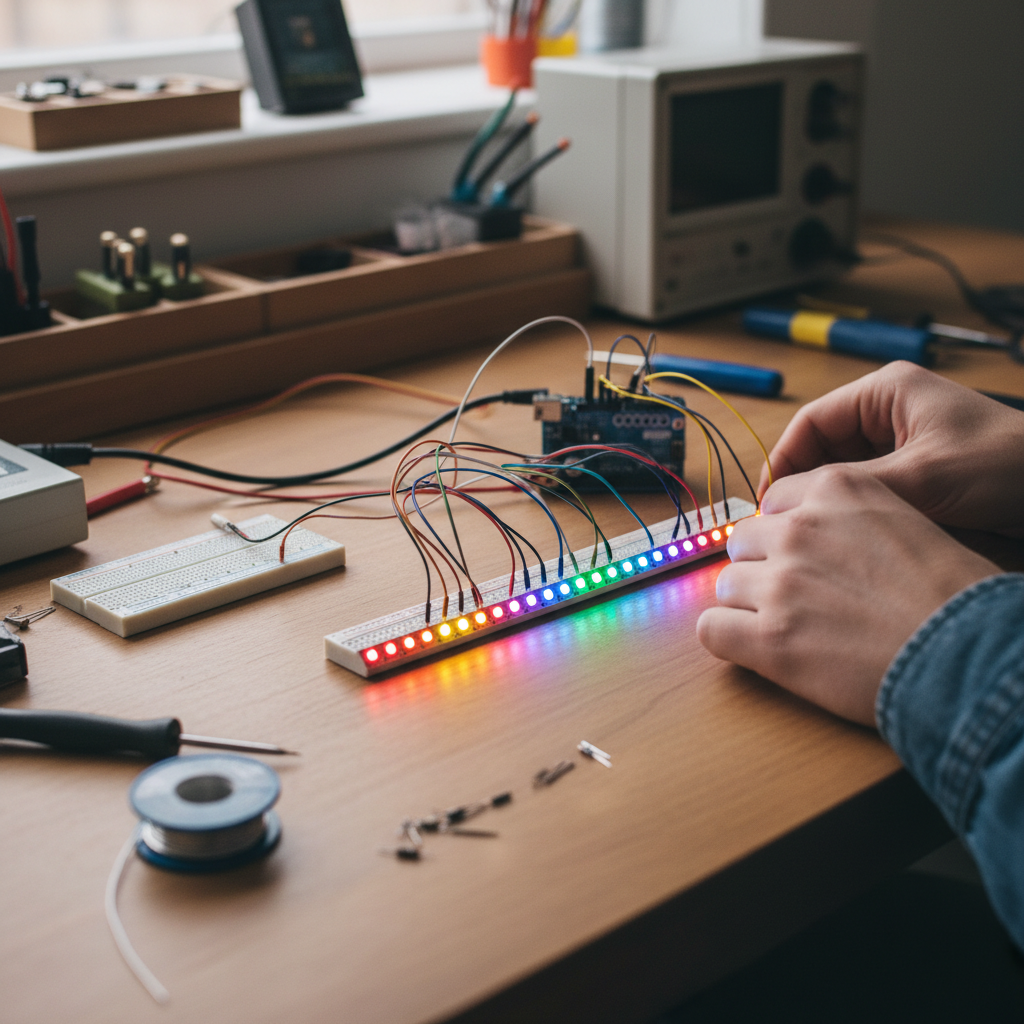

Réaliser un Chenillard LED avec un Arduino repose d’abord sur un montage électronique clair et sûr. Un câblage propre évite les faux contacts, et une sélection de composants cohérente garantit une luminosité suffisante sans fatiguer inutilement le microcontrôleur. Ce guide complet s’appuie sur une configuration éprouvée à six LED pour une séquence LED progressive et lisible, idéale pour un premier projet DIY en électronique et en programmation.

Inventaire des composants et bonnes pratiques

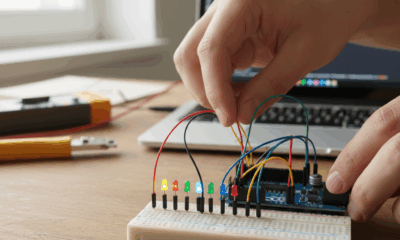

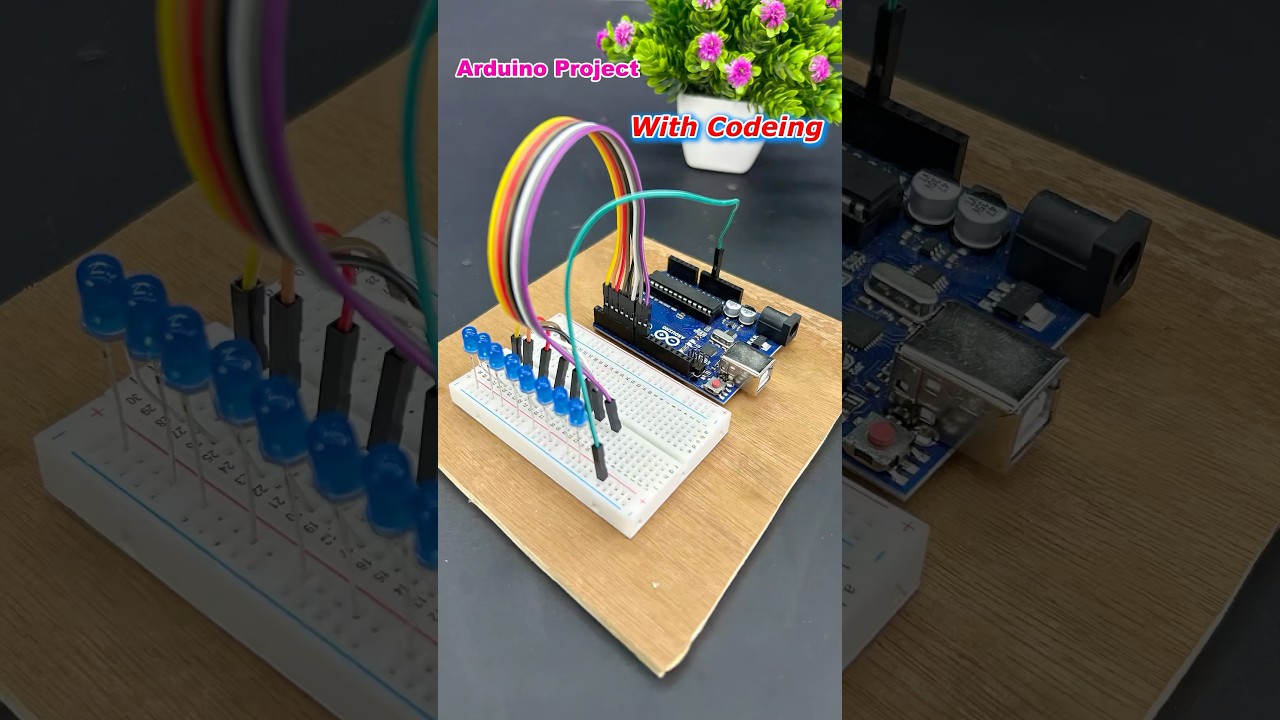

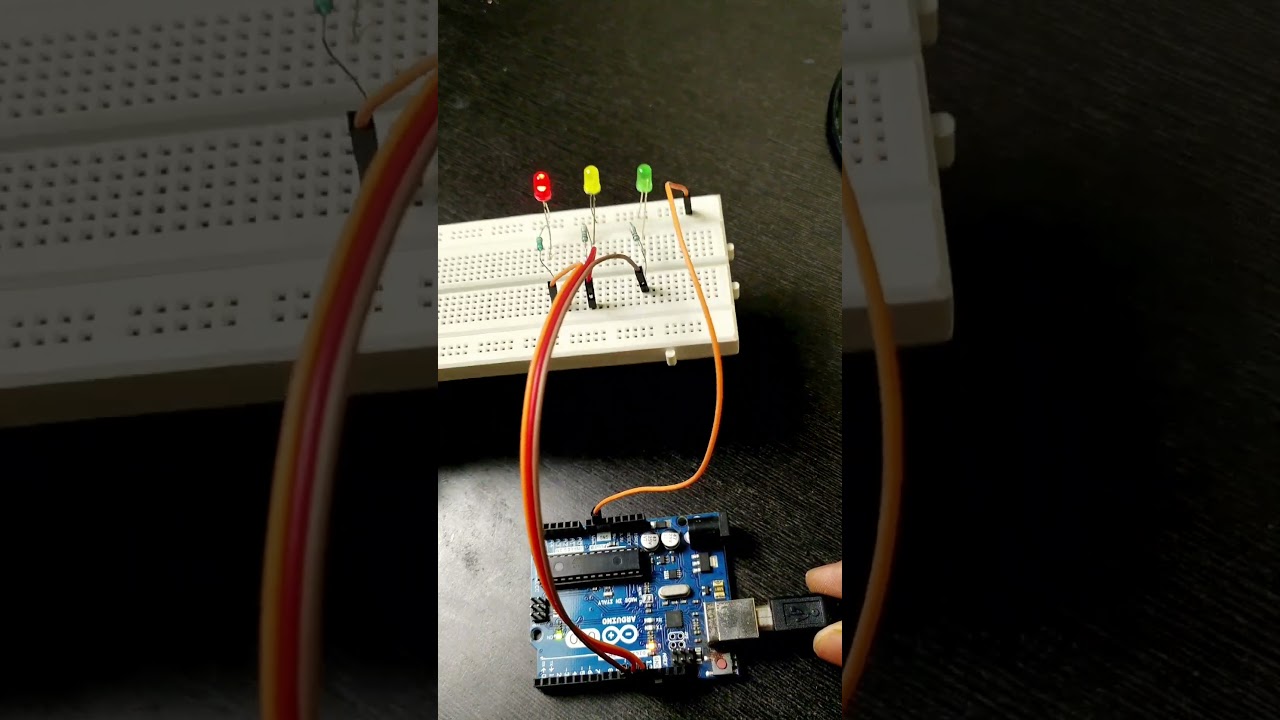

Le montage peut s’effectuer sur une breadboard. La stratégie retenue consiste à relier six LED aux broches numériques D2 à D7 de l’Arduino, via des résistances de 220 à 330 Ω, avec une masse commune. Ce choix maintient le courant par LED dans une zone sûre tout en préservant l’autonomie si le montage est alimenté sur batterie.

• 💡 Carte Arduino (Uno, Nano ou équivalent) — cœur du montage électronique.
• 🔴 6 LED 3 ou 5 mm — couleurs au choix pour visualiser la séquence LED.
• 🛡️ 6 résistances 220–330 Ω — limiteurs de courant indispensables.
• 🔌 Breadboard et câbles Dupont — prototypage rapide et fiable.
• 🔎 Multimètre — vérification des tensions, continuité et erreurs de câblage.
• 🔁 Optionnel : bouton poussoir, potentiomètre, LDR (capteur de lumière) pour enrichir l’interaction.

Dans la pratique, une LED standard rouge présente une chute de tension approximative de 2,0 V. Avec une alimentation 5 V, une résistance de 220 Ω fixe un courant proche de 13–14 mA, tandis que 330 Ω le rapproche de 9–10 mA. Pour un chenillard où une seule LED est allumée à la fois, ces valeurs conviennent très bien. Une intensité modérée (≈10 mA) améliore la durabilité et le confort visuel.

Plan de câblage et logique des broches

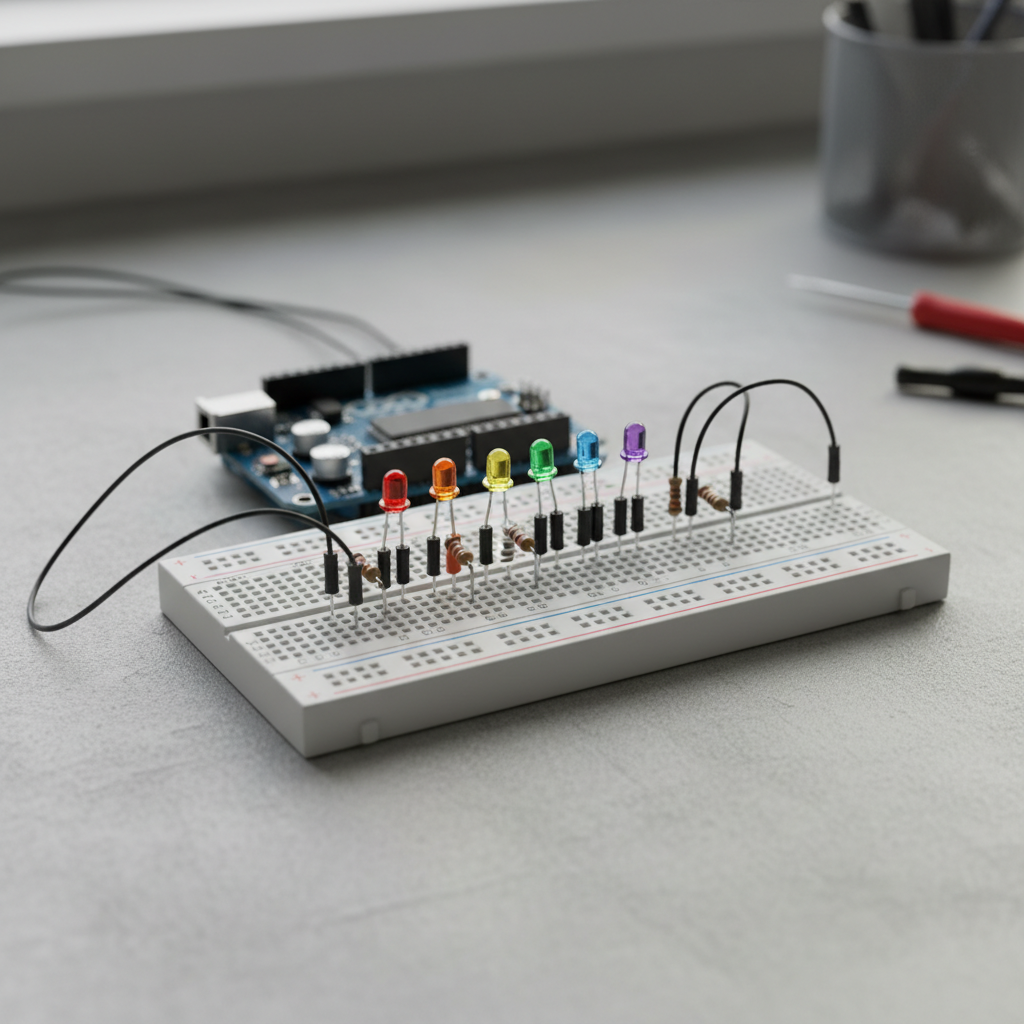

Le scénario de base attribue une LED par broche numérique, de D2 à D7. Les cathodes (pattes courtes) vont au GND commun, les anodes (pattes longues) rejoignent chacune une résistance qui se connecte à la broche dédiée. Ce schéma limite les erreurs d’orientation et simplifie les tests par étapes.

Avant toute séquence, une vérification LED par LED est recommandée. Une pression brève de test (allumer une LED, attendre, éteindre) permet d’identifier les inversions d’anode/cathode et les mauvaises pistes. La breadboard doit être propre, sans fils écrasés, pour éviter des courts-circuits discrets.

• 🧭 Étapes utiles: poser toutes les résistances, lier le GND commun, câbler chaque LED, tester une par une, puis séquencer.
• ♻️ Astuce durable: réutiliser un kit de résistances et limiter l’intensité pour allonger la durée de vie des LED.
• 🔗 Référence: guide officiel Arduino “Basics LED” sur docs.arduino.cc.

Ce montage ouvre la voie à la partie suivante: structurer un code simple et lisible pour une animation fluide sans sacrifier la robustesse.

Programmation claire du chenillard : des bases aux séquences fluides

La programmation transforme le câblage en animation visuelle. Dans ce tutoriel Arduino, la logique est volontairement didactique: déclarer les broches, configurer en sortie, puis dérouler une séquence LED avant/arrière. Une approche structurée facilite ensuite des variantes plus riches sans tout réécrire.

Étapes logiques du code, sans complexité inutile

L’algorithme peut se résumer en trois blocs. D’abord, une liste des broches utilisées (ex. [2,3,4,5,6,7]) rassemble les sorties LED. Ensuite, un setup configure ces broches en OUTPUT. Enfin, la loop pilote l’allumage: LED i s’allume, attend un court délai, s’éteint, puis on passe à la suivante. Une boucle “aller” est suivie d’un “retour” pour l’effet chenillard complet.

• 🧩 Définir un tableau de broches: plus lisible et évolutif.
• ⏱️ Paramétrer un délai (ex. 100–200 ms) pour rythmer la séquence.
• 🔁 Itérer de la première à la dernière LED, puis en sens inverse.
• 🧪 Tester d’abord avec deux LED avant d’étendre à six.
• 🎚️ Prévoir une variable “vitesse” ajustable (potentiomètre ou valeur logicielle).

Pour la lisibilité, une fonction dédiée “allumerPuisEteindre(pin, durée)” clarifie l’intention. Les débutants visualisent ainsi la réutilisation de blocs et l’intérêt de l’abstraction. Ce style “propre” facilite les ajouts comme des modes multiples ou une modulation de luminosité (PWM) sur les broches compatibles.

Éviter les blocages et améliorer l’animation

L’appel de délai fixe gèle temporairement le programme. Pour changer la vitesse à la volée ou écouter un bouton, mieux vaut une version sans blocage avec millis(), où l’on vérifie périodiquement si l’intervalle est écoulé. Cette technique de “machine à états” maintient la réactivité, utile si un bouton doit inverser le sens ou si un capteur ajuste la cadence.

Pour un rendu plus doux, une brève extinction totale entre chaque pas évite la persistance visuelle. Autre variation: allumer la LED suivante avant d’éteindre l’actuelle pour un effet “flamme”. La création de modes (zigzag, clignotement double) s’implémente via un paramètre qui choisit l’ordre de la liste de broches.

La transition vers des techniques non bloquantes permet d’ajouter des entrées utilisateur et de préparer de futures extensions connectées ou interactives, sans repartir de zéro.

Variantes et optimisations sur microcontrôleur : shield HW-262, PORTB et anneaux LED

Une force du projet DIY tient à sa modularité. Le même cœur logique s’étend à des supports variés: un shield HW-262 avec 4 LED intégrées, une rangée de 8 LED sur le PORTB (D8–D13) pour des écritures rapides, ou encore un anneau 16 LED adressable pour des motifs plus riches. Chaque variante implique des compromis de complexité, de coût et de performance.

Shield HW-262 et PORTB pour la vitesse

Le shield HW-262 simplifie le câblage: quatre LED déjà présentes facilitent les essais. L’usage du PORTB (broches 8 à 13) autorise un contrôle binaire simultané de plusieurs sorties, avantage pour des transitions ultra-rapides ou des effets stroboscopiques maîtrisés. Cette optimisation intéresse les curieux qui veulent ressentir la différence entre appels haut niveau et manipulation de registres.

• 🧱 HW-262: idéal pour déboguer une séquence LED sans câbles supplémentaires.
• ⚡ PORTB: écritures groupées, timing précis pour animations rapides.
• 👨‍🔧 Paramétrage par tableau: utile pour commuter de patrons “droite-gauche”, “ping-pong”, “double bond”.

Anneaux et bandes adressables: créativité et gestion mémoire

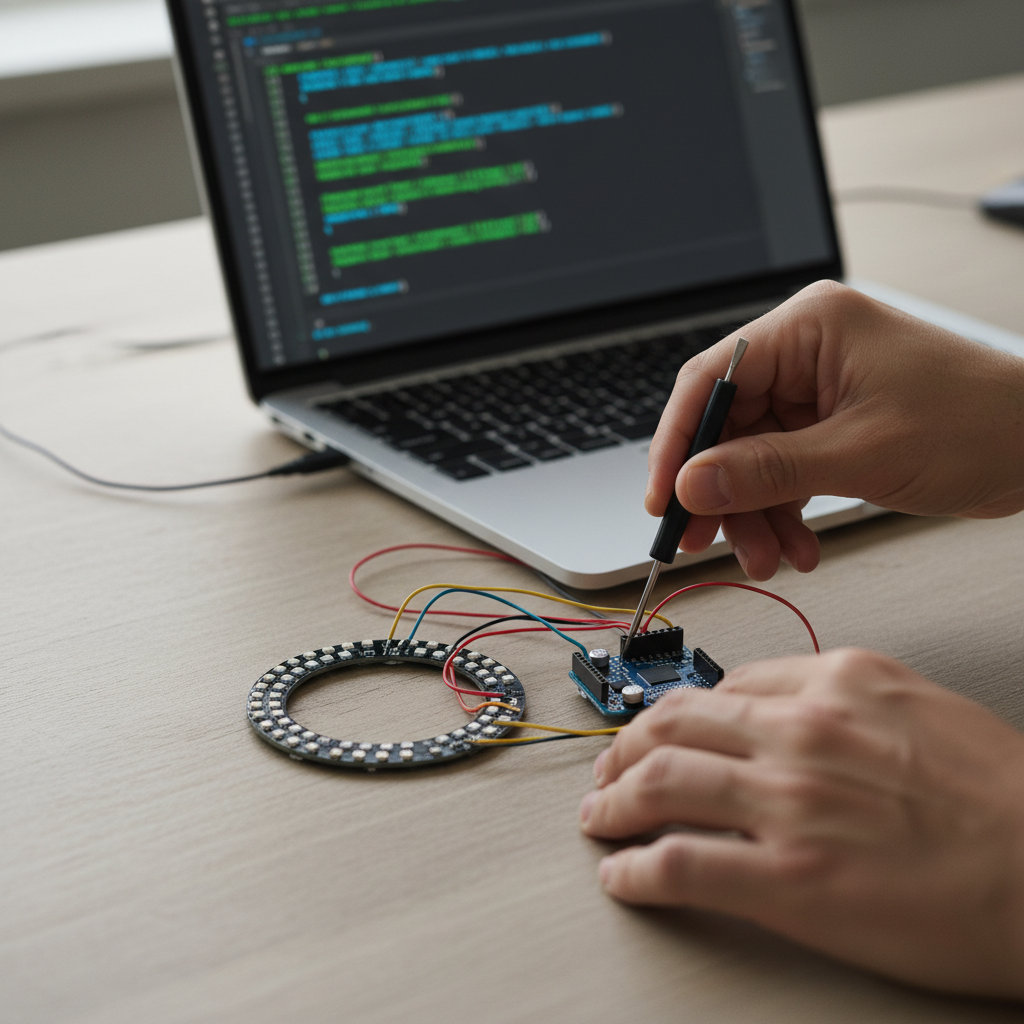

Les anneaux de type WS2812/NeoPixel introduisent une adresse par LED et une palette couleur. L’Arduino doit alors gérer une librairie (RAM/flash) et des timings rigoureux, mais le gain créatif est net: dégradés, arcs colorés, intensité progressive. La planification des effets via un tableur exporté en tableaux (idée popularisée par la communauté) rend simple la conception de motifs complexes.

Le choix dépend du contexte. Pour un indicateur minimaliste et robuste, HW-262 suffit. Pour une démonstration de vitesse et de bas niveau, PORTB est formateur. Pour une installation artistique, l’adressable ouvre la porte à des scénographies lumineuses sophistiquées. L’essentiel reste une architecture de code claire, afin de permuter facilement de l’une à l’autre.

Usages concrets, interaction et responsabilité: au-delà de l’effet lumineux

Une fois la base maîtrisée, ce guide complet encourage à transformer le chenillard en dispositif utile. Un indicateur de progression, un retour visuel pour une file d’attente, un habillage d’objets connectés: les applications prospèrent lorsque l’animation traduit une information ou une ambiance. Une approche responsable intègre confort visuel, sobriété énergétique et durabilité matérielle.

Interaction: capteurs simples, effets parlants

Trois ajouts transforment l’expérience: un bouton pour changer de mode, un potentiomètre pour la vitesse, un capteur de lumière (LDR) pour l’intensité. Le bouton commute la direction (gauche/droite) ou le motif (simple, zigzag, “aller-retour”). Le potentiomètre mappe une valeur analogique vers un délai; plus on tourne, plus la séquence LED accélère. La LDR adapte la luminosité via PWM: à la tombée de la nuit, la lumière baisse pour préserver le confort.

• 🖲️ Bouton: bascule de mode; prévoir un anti-rebond logiciel.
• 🎛️ Potentiomètre: réglage en temps réel de la vitesse.
• 🌗 LDR: régulation de la luminosité ambiante, via analogWrite sur broches PWM.
• 📡 Option: télécommande IR ou Bluetooth pour piloter à distance.

Design responsable et santé visuelle

Des LED trop vives fatiguent les yeux et nuisent à l’environnement immédiat. Des intensités modérées, des couleurs douces et une fréquence PWM suffisamment élevée réduisent l’inconfort. Pour un produit destiné à la maison, un boîtier opaque avec diffuseur (plexi dépoli) offre un rendu plus premium et protège des contacts accidentels. La sobriété se mesure aussi en mA: une LED à 8–10 mA peut être largement visible dans une pièce sombre.

En intégrant ces usages, le chenillard devient un démonstrateur de design interactif responsable. C’est aussi une porte d’entrée vers des projets plus complexes où l’éthique, l’ergonomie et la lisibilité guident les choix techniques.

Dépannage méthodique et extensions: un tutoriel Arduino orienté pratique

Les erreurs de début ne sont jamais des impasses. Un plan de test simple rétablit la situation rapidement et prépare l’évolution du projet. En cas de LED muette ou de comportement erratique, la méthode “du simple vers le complexe” est la plus sûre: vérifier l’alimentation, la masse, une LED unique, puis réintroduire la séquence LED.

Plan de test rapide et efficace

Commencer par la broche D13 (LED intégrée sur beaucoup de cartes) permet de valider l’environnement sans câblage externe. Ensuite, tester D2 avec une LED, puis D3, etc. À chaque étape, noter le résultat. Si la LED reste éteinte, inverser son sens et recontrôler la résistance. Le Moniteur série aide à confirmer le passage d’une étape à l’autre.

• 🧪 Étape 1: valider la carte avec la LED intégrée (si disponible).
• 🔍 Étape 2: tester une seule LED sur D2, puis D3…
• 🧰 Étape 3: vérifier GND commun, continuité, valeur de la résistance.
• 🧯 Étape 4: simplifier le code (une LED, un délai) avant la séquence complète.
• 🧱 Étape 5: reconstruire la boucle et les fonctions, puis ajouter les entrées utilisateur.

Tableau de dépannage: symptômes, causes et remèdes

Pour des extensions (plus de LED, effets complexes), un 74HC595 déporte les sorties. Au-delà d’une LED allumée simultanément, envisager un transistor ou une source externe pour protéger l’Arduino. L’alimentation doit rester confortable: un budget courant (“mA par LED × LED allumées”) clarifie la marge de sécurité.

Avec une démarche de test rigoureuse, le chenillard devient un laboratoire miniature où l’on apprend à diagnostiquer, instrumenter, puis optimiser, exactement comme sur des systèmes bien plus ambitieux.

Quelle valeur de résistance choisir pour un Chenillard LED sur Arduino ?

Entre 220 Ω et 330 Ω pour des LED standard 5 mm sous 5 V. 220 Ω offre une luminosité plus forte (~13 mA typiques), 330 Ω privilégie la sobriété (~9–10 mA). Pour un usage domestique confortable et durable, 330 Ω est souvent suffisant.

Peut-on utiliser un Arduino 3,3 V pour ce projet ?

Oui, mais le courant et la luminosité diminueront à valeur de résistance égale. Adapter la résistance selon la chute de tension de la LED. Vérifier aussi la compatibilité des modules éventuels avec 3,3 V.

Comment rendre la séquence non bloquante sans delay() ?

Employer millis() et une logique d’état: mémoriser l’instant précédent, comparer à l’intervalle, avancer l’index de LED lorsqu’il est écoulé. Cette approche permet d’écouter un bouton ou un potentiomètre en parallèle.

Combien de LED peut-on piloter sans composants additionnels ?

Tant que le courant total et par broche reste dans les limites (≈20 mA par pin, budget global limité), on peut chaîner des LED. Cependant, pour plusieurs LED allumées simultanément, privilégier un 74HC595, des transistors ou une alimentation séparée.

Ce projet peut-il être alimenté par batterie ?

Oui. Choisir une batterie 5 V ou un pack avec régulateur. Minimiser le courant (résistances plus élevées, PWM) prolonge l’autonomie. Un interrupteur général et une mise en veille logicielle sont des plus.
