Comment brancher une LED sur Arduino facilement et rapidement : bases matérielles et sécurité

Relier une LED à un Arduino commence par une compréhension claire des composants et de leur rôle. Une diode électroluminescente est un composant polarisé qui émet de la lumière lorsque circule un courant. Pour éviter toute surchauffe, une Résistance en série s’impose, typiquement entre 220 Ω et 1 kΩ, selon la couleur de la LED et la tension d’alimentation. Les Fils de connexion assurent la liaison entre la carte et la Breadboard pour créer un Prototype stable, tandis que le microcontrôleur de l’Arduino pilote l’état des broches (HIGH/LOW) pour allumer ou éteindre la LED.

L’intérêt en 2025 de ce tuto électronique tient à l’écosystème éducatif devenu très accessible. Les kits d’initiation intègrent des LEDs, des résistances, des jumpers et une breadboard, et les ressources vidéo sont pléthoriques. Dans cette perspective, Lina, une étudiante curieuse, souhaite réaliser un premier circuit électrique minimal : une LED reliée à la carte pour obtenir un clignotement propre. Le plan consiste à vérifier la polarité, insérer la résistance, puis connecter la cathode au GND. Ainsi, la base est solide avant d’aborder la programmation.

Identifier l’anode et la cathode pour éviter les erreurs

La LED possède une anode (+) et une cathode (–). Sur les modèles courants, la patte longue correspond à l’anode, et la patte courte à la cathode. Un méplat sur le boîtier signale la cathode. Si la LED est montée à l’envers, elle ne s’allume simplement pas, sans risque immédiat, mais il est préférable de toujours vérifier l’orientation pour éviter les mauvaises habitudes. Le fait d’installer une résistance en série limite le courant et protège à la fois la LED et la broche du microcontrôleur.

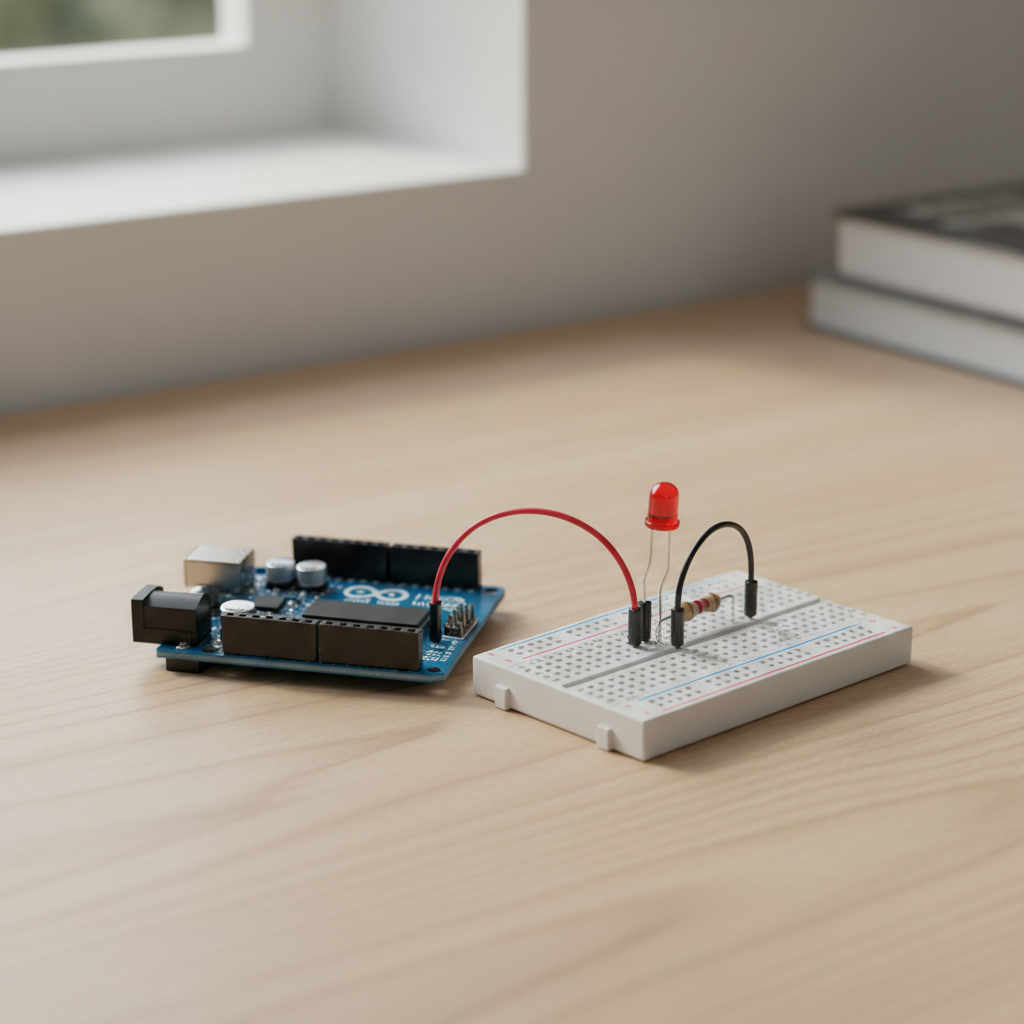

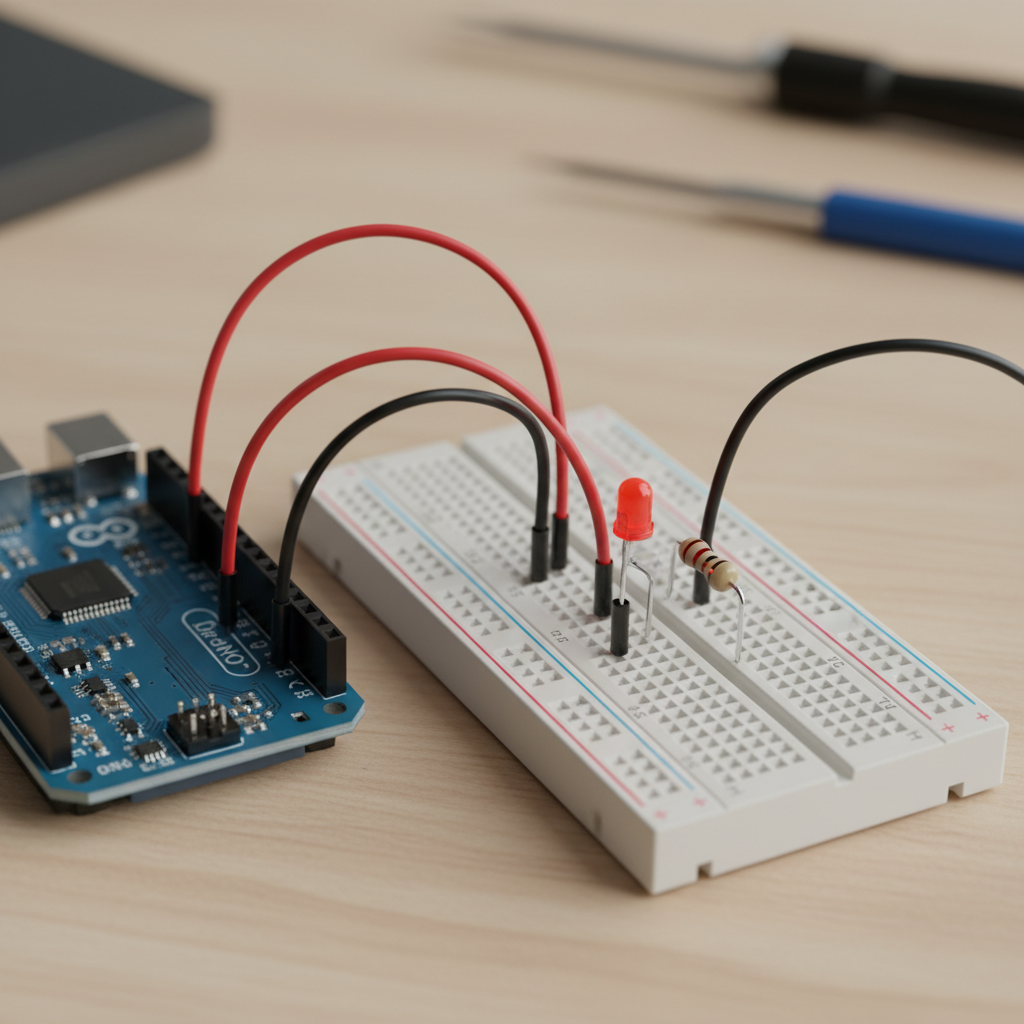

Matériel recommandé pour un montage propre

Pour que Lina obtienne un résultat reproductible, elle réunit une Breadboard standard, une LED 5 mm, une résistance 220 Ω, des Fils de connexion mâle-mâle, et une carte Arduino Uno ou Nano. L’USB alimente la carte pendant les tests. Avant la mise sous tension, un contrôle visuel du chemin de courant s’impose : 5 V → résistance → anode LED → cathode LED → GND. Cette séquence reste valide que la résistance soit côté anode ou côté cathode.

• 🧰 Kit de base: Arduino, LED, Résistance 220–1 kΩ, Breadboard, Fils de connexion
• 🔌 Alimentation: via USB ou alimentation 5 V régulée
• 🧲 Polarité: anode (+) longue patte, cathode (–) patte courte ou méplat
• 🛡️ Sécurité: toujours une résistance en série pour limiter le courant
• 🧪 Vérification: tester la LED avec 5 V et GND avant d’impliquer des broches de sortie

Élément 🔍	Rôle ⚙️	Astuce pratique 💡
LED	Émettre de la lumière quand elle est polarisée correctement	Repérer la patte longue (+) pour éviter l’inversion 🙂
Résistance 220–1 kΩ	Limiter le courant dans la LED	220–330 Ω pour un éclat vif, 680–1 kΩ pour une LED plus douce 🌟
Breadboard	Prototyper sans souder	Utiliser les rails latéraux pour 5 V et GND 🧭
Fils de connexion	Relier carte et composants	Préférer des jumpers courts pour moins de faux contacts 🔗
Arduino	Piloter la LED via le microcontrôleur	Broche 13 utile pour les premiers tests ⚡

Pour explorer le montage de base avec image mentale claire, Lina s’appuie sur une vidéo de référence et note les points critiques. Voir, refaire, puis comprendre : l’ordre est gagnant pour progresser.

Conclusion de cette étape de base : une LED bien orientée et protégée par une résistance, reliée à l’Arduino sur breadboard, c’est la fondation fiable de tout projet lumineux.

Comment brancher une LED sur Arduino facilement et rapidement : tests directs sur breadboard sans code

Avant d’impliquer la programmation, un test manuel sur la Breadboard permet de valider le câblage de base. Cette méthode rassure et fait gagner du temps lors du débogage. L’idée : utiliser le 5 V et le GND de l’Arduino comme simple alimentation pour vérifier que la LED s’allume lorsque la polarité est correcte et la Résistance bien insérée en série. Lina réalise quatre cas de figure pour ancrer les réflexes.

Quatre configurations simples à connaître

Les combinaisons suivantes montrent clairement quand la LED s’allume ou non. En mettant une résistance de 220 Ω dans le circuit, l’intensité reste modérée. La position de la résistance (côté anode ou cathode) n’a pas d’impact sur le fonctionnement, du moment qu’elle est en série.

Schéma 📝	Polarité	Résultat ✅/❌	Pourquoi 🤔
5 V → LED (anode au +) → Résistance → GND	Correcte	Allumée ✅	Courant circule de 5 V vers GND à travers la LED 🌟
5 V → LED (anode au +) → Résistance → 5 V	Aucune chute de tension	Éteinte ❌	Pas de différence de potentiel, donc pas de courant
GND → LED (anode au +) → Résistance → GND	Aucune source	Éteinte ❌	La LED est reliée au GND des deux côtés
GND → LED (anode au +) → Résistance → 5 V	Anode vers GND	Éteinte ❌	LED inversée, pas de conduction

En inversant la position LED/ résistance, les résultats restent identiques, car l’essentiel est d’avoir un élément limitant en série dans le chemin du courant. Cette compréhension évite une multitude d’erreurs en phase de Prototype.

Méthode pas à pas pour valider la LED

• 🔎 Repérer l’anode et la cathode de la LED
• 🧮 Choisir une Résistance de 220–330 Ω pour un test standard
• 🧱 Installer le montage sur Breadboard en série
• 🔌 Alimenter via 5 V et GND de l’Arduino
• ✅ Vérifier l’allumage, sinon inverser la LED et recommencer

Lina observe que la LED s’allume immédiatement dans la configuration correcte. Ce test préalable apporte une certitude : si plus tard la LED ne réagit pas lors des essais avec une broche numérique, le problème proviendra du code ou de la définition de la broche, pas du matériel de base. On isole ainsi les causes plus efficacement.

Conseils pratiques pour un montage solide

Veiller à bien insérer les pattes de la LED dans deux lignes différentes de la breadboard. Les rails d’alimentation latéraux (souvent marqués par des lignes rouges et bleues) simplifient la distribution du 5 V et du GND. Les Fils de connexion courts améliorent la fiabilité, et éviter les torsions prévient les faux contacts. Une fois le test validé, le terrain est prêt pour confier l’allumage à une broche du microcontrôleur.

• 🧩 Répéter les tests avec des LEDs de couleurs différentes
• 🧪 Noter les intensités perçues selon les valeurs de Résistance
• 🧰 Étiqueter 5 V et GND pour éviter les inversions
• 🧠 Photographier le montage validé pour s’y référer plus tard

Message clé de cette section : tester sans code sur breadboard évite les confusions et installe une base expérimentale impeccable.

Comment brancher une LED sur Arduino facilement et rapidement : contrôle par une broche et logique HIGH/LOW

Une fois le test manuel validé, place au contrôle via une broche numérique. La broche 13 de l’Arduino est idéale pour débuter, car elle inclut souvent une LED embarquée et sert de repère. Le microcontrôleur permet d’écrire un état HIGH (≈5 V) ou LOW (0 V) pour allumer ou éteindre la LED externe. Deux architectures existent : source de courant (la broche « pousse » du 5 V vers la LED) et puits de courant (la broche « absorbe » le courant vers GND). Les deux sont valides, à condition d’ajuster le sens de la LED.

Deux schémas, deux comportements

Montage source: broche → Résistance → anode LED → cathode → GND. Ici, écrire HIGH allume la LED, et LOW l’éteint. Montage puits: 5 V → Résistance → anode LED → cathode → broche. Dans ce cas, écrire LOW allume la LED (la broche draine vers GND), et HIGH l’éteint. Lina expérimente les deux pour visualiser la logique inverse et comprendre le rôle de la broche comme source ou puits de courant.

Montage 🔄	Chemin du courant	État qui allume 💡	À retenir 🧠
Source (broche → LED → GND)	De la broche vers la masse	HIGH ✅	Intuitif, LED allumée quand la broche est à 5 V ⚡
Puits (5 V → LED → broche)	De 5 V vers la broche	LOW ✅	Logique inversée, utile pour certaines topologies 🔁

Concernant le code, on peut déclarer la broche puis alterner HIGH et LOW avec des pauses, créant un clignotement régulier. Les constantes rendent le code lisible. Exemple lisible: définir LEDPIN=13, PAUSEON=500, PAUSEOFF=500, puis dans setup, pinMode(LEDPIN, OUTPUT). Boucle: digitalWrite(LEDPIN, HIGH), delay(PAUSEON); digitalWrite(LEDPIN, LOW), delay(PAUSEOFF). Ce schéma est identique au blink classique et fonctionne pour les deux montages, avec des effets inversés.

Erreurs fréquentes et solutions

• 🚫 Oublier la Résistance en série → 🔧 ajouter 220–330 Ω
• 🔁 LED inversée → 🔄 retourner la LED et tester à nouveau
• 🧭 Mauvaise broche → 📌 vérifier la broche dans pinMode et le câblage
• ⚡ Court-circuit 5 V/GND → 🧯 couper l’alimentation et inspecter la Breadboard
• ⏱️ Delays trop courts → ⏳ augmenter PAUSEON/PAUSEOFF pour bien voir le clignotement

Pour comparer le comportement visuel, Lina ralentit (par exemple PAUSEON=800 ms, PAUSEOFF=200 ms) et observe l’alternance entre la LED intégrée et la LED externe quand le montage est en mode « puits ». Cette observation renforce la compréhension de la logique inversée.

Un complément utile est de consulter une vidéo claire sur la logique HIGH/LOW et le pilotage digital afin d’ancrer les notions de source/puits et de sécurité de courant.

Insight de cette séquence : maîtriser source/puits et la logique HIGH/LOW ouvre la voie à des montages plus avancés tout en gardant un contrôle sûr.

Comment brancher une LED sur Arduino facilement et rapidement : variation d’intensité, multi-LED et bonnes pratiques

Au-delà du simple ON/OFF, la programmation PWM (modulation de largeur d’impulsion) permet de faire varier la luminosité perçue. Sur un Arduino Uno, certaines broches (marquées ~) supportent analogWrite pour simuler des niveaux analogiques. Lina crée un fondu lumineux où la valeur PWM passe de 0 à 255 puis redescend, avec une Résistance de 330 Ω pour préserver la LED. L’illusion analogique repose sur un clignotement rapide : l’œil perçoit une intensité moyenne, pratique pour économiser l’énergie et ajuster l’ambiance.

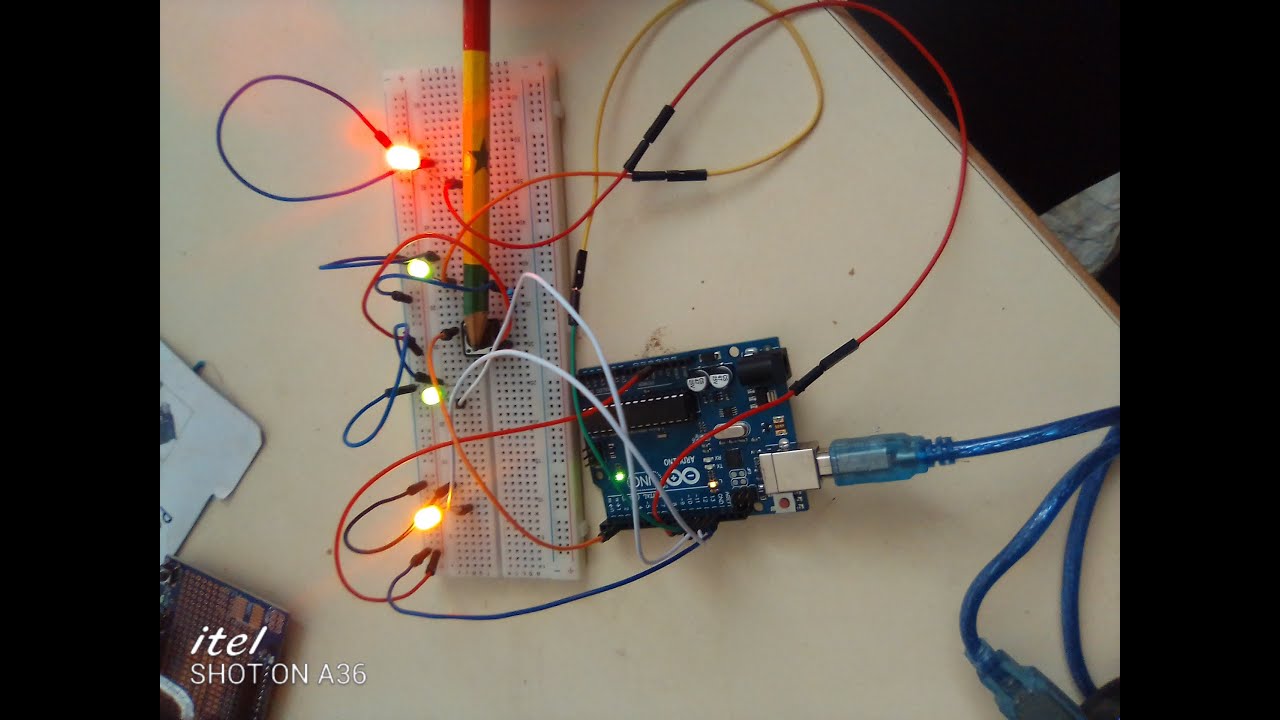

Contrôler plusieurs LED en séquence

Pour un mini feu tricolore, trois LEDs sont reliées aux broches 11, 12 et 13 via une résistance chacune. Le code définit chaque broche en sortie, puis applique une logique temporelle : vert allumé au repos, passage à l’orange, puis au rouge en réponse à un bouton sur la broche 10. Cette architecture illustre la coordination de plusieurs sorties et la lecture d’une entrée numérique. En 2025, ces patterns restent indispensables pour l’IoT éducatif et les prototypes d’interfaces utilisateur.

Broche 🔌	Couleur LED 🎨	Rôle 🧭	Résistance recommandée 📏
13	Verte	État normal	330 Ω ✅
12	Orange	Transition	330–470 Ω ✅
11	Rouge	Arrêt	220–330 Ω ✅
10	Bouton	Entrée (pull-down ou pull-up)	10 kΩ (bouton) 🧷

Courant maximal et durabilité

Chaque broche d’un microcontrôleur a une limite de courant (environ 20 mA conseillés, 40 mA absolus sur Uno classique). La somme des courants sur la puce ne doit pas être négligée, surtout avec plusieurs LEDs. Utiliser des résistances légèrement plus élevées prolonge la durée de vie, économise l’énergie et évite les surchauffes. Pour des rubans à forte intensité, passer par un transistor ou un MOSFET logique est la bonne pratique.

• 🌗 Variation d’intensité via PWM sur broches ~
• 🚦 Scénarios multi-LED (séquences, chenillard, signaux)
• 🔋 Économie d’énergie en ajustant les résistances et le PWM
• 🧯 Respect des limites de courant par broche et globales
• 🧠 Prévoir un schéma clair avant d’assembler le circuit électrique

Cette phase élargit les possibilités : une LED n’est plus seulement une lampe témoin, mais un canal d’information visuelle contrôlé finement par le logiciel.

Comment brancher une LED sur Arduino facilement et rapidement : diagnostic, erreurs typiques et alternatives modernes

Quand une LED refuse obstinément de s’allumer, une démarche structurée permet d’isoler le problème. Lina applique une grille d’analyse: matériel, câblage, code. Côté matériel, tester la LED sur 5 V/GND avec Résistance confirme son bon état. Côté câblage, vérifier l’orientation et la continuité des lignes sur la Breadboard. Côté code, s’assurer que pinMode pointe la bonne broche et que l’état écrit (HIGH/LOW) correspond au montage choisi (source/puits). Un voltmètre est un allié précieux: mesurer la tension sur la broche et aux bornes de la LED donne une réponse objective.

Check-list de dépannage

• 🧪 Tester la LED hors broche avec 5 V/GND
• 🔁 Inverser la LED si doute sur la polarité
• 📌 Confirmer que la Résistance est bien en série
• 🧭 Contrôler la broche utilisée et son mode (OUTPUT)
• 📏 Mesurer les tensions pour valider la présence de HIGH/LOW

Au-delà du cas simple, des options plus avancées existent. Pour piloter plusieurs LEDs à forte luminosité, l’usage d’un transistor NPN ou d’un MOSFET logique est recommandé, afin de déporter le courant hors du microcontrôleur. Les rubans adressables (WS2812/NeoPixel) offrent du contrôle couleur et des animations complexes via un protocole sur une seule broche, mais imposent des alimentations séparées et une gestion du courant plus rigoureuse.

Option 🧰	Usage typique	Avantages ✅	Points d’attention ⚠️
LED simple sur broche	Indicateur, apprentissage	Montage minimal, rapide ⚡	Courant limité par broche
Transistor NPN	Plusieurs LEDs ou LED puissante	Déporte le courant, protège l’Arduino 🛡️	Besoin de résistance de base, masse commune
MOSFET logique	Ruban LED 12 V/5 V	Faibles pertes, pilotage efficace 💪	Choisir un modèle logique et dissipateur si nécessaire
WS2812/NeoPixel	Animations RGB adressables	Contrôle par une seule broche, effets riches 🎆	Alimentation costaud, niveau logique propre

Éthique et sobriété lumineuse

La durabilité numérique encourage l’usage raisonné des LEDs: intensité suffisante sans excès, extinction automatique quand inutile, et composants choisis pour durer. La même logique vaut pour les Fils de connexion et la Breadboard : éviter les tirages trop tendus prolonge la fiabilité. Un projet lumineux bien pensé est un projet qui reste stable dans le temps, même après de multiples manipulations lors de l’apprentissage.

• 🌱 Choisir des résistances évitant la surconsommation
• 🧭 Préférer des montages clairs et réutilisables
• 🧰 Documenter le Prototype pour faciliter sa maintenance
• 📉 Définir des limites de luminosité dans le code PWM

En somme, la capacité à diagnostiquer et à choisir l’option adaptée transforme une LED de simple gadget en outil de signalisation fiable.

Comment brancher une LED sur Arduino facilement et rapidement : de l’exercice pratique au mini-projet

Passer de l’essai isolé à un mini-projet renforce les compétences. Lina assemble un chenillard à quatre LEDs, puis un feu tricolore avec bouton. Chaque LED reçoit sa Résistance, et les broches sont regroupées pour limiter les confusions (ex.: 10 à 13). Le code exploite des tableaux pour parcourir les broches et créer des motifs. Cette approche illustre la différence entre écrire du code répété et concevoir une logique réutilisable.

Organiser le code et le câblage

Une stratégie gagnante consiste à définir des constantes pour les broches, puis à écrire des fonctions simples: allumerUneLED(pin), eteindreUneLED(pin), et une fonction sequence(). La clarté du code réduit le temps de débogage et favorise l’évolution du Prototype. Côté câblage, grouper les Fils de connexion par couleur (rouge pour 5 V, noir pour GND, autres pour signaux) améliore la lisibilité. Documenter par une photo ou un schéma renforce la transmission des connaissances, surtout en contexte éducatif.

Étape 🧭	Action	Objectif 🎯	Indicateur de réussite ✅
Plan	Liste des broches, résistances, LEDs	Éviter les oublis	Schéma annoté prêt 📄
Montage	Installer sur Breadboard	Stabilité du circuit électrique	Aucun faux contact ⚙️
Code	Fonctions et constantes claires	Lisibilité, modularité	Compilation sans avertissements 💻
Test	Cas simple, puis motifs	Valider le comportement	LEDs réagissent comme prévu 🔄

Exemple d’enchaînement pédagogique

• 🔹 LED unique avec ON/OFF
• 🔸 Variation d’intensité par PWM
• 🔹 Séquence de 3–4 LEDs (chenillard)
• 🔸 Ajout d’un bouton pour déclencher la séquence
• 🔹 Option: temporisations asymétriques pour enrichir l’animation

Ces exercices cultivent une vision systémique: matériel, code, et méthode. Ils préparent aux projets plus ambitieux comme des interfaces de statut, des indicateurs de réseau ou des tableaux lumineux intelligents. La progression logique permet de maîtriser « comment brancher une LED sur Arduino » tout en acquérant des réflexes robustes pour la suite.

Quelle valeur de résistance choisir pour une LED sur Arduino ?

Pour la plupart des LEDs 5 mm, une résistance de 220 à 330 Ω convient à 5 V. 220 Ω donne une luminosité plus forte, 330–470 Ω est plus doux et ménage la broche. Ajuster selon la couleur et la luminosité souhaitée.

Peut-on inverser la position de la résistance par rapport à la LED ?

Oui. La résistance peut être placée avant ou après la LED, l’important est qu’elle soit en série. Le sens n’a pas d’impact sur le fonctionnement.

Pourquoi la LED ne s’allume pas alors que le code compile ?

Vérifier la polarité de la LED, la présence de la résistance, la broche définie dans pinMode, et mesurer la tension sur la broche. Tester la LED directement entre 5 V et GND avec une résistance pour valider le composant.

Quelle est la différence entre écrire HIGH et LOW pour la LED ?

Avec un montage source (broche→LED→GND), HIGH allume et LOW éteint. Avec un montage puits (5 V→LED→broche), c’est l’inverse: LOW allume, HIGH éteint.

Comment faire varier la luminosité d’une LED ?

Utiliser la PWM sur une broche marquée ~ avec analogWrite(valeur). Valeurs proches de 255 donnent un éclat élevé, proches de 0 une faible luminosité.
