Fabriquer un dé électronique facilement : architectures et choix techniques

Construire un dé électronique n’exige pas un laboratoire ni un budget démesuré. Deux voies s’offrent aux curieux : un montage sans microcontrôleur basé sur un NE555 et de la logique CMOS 4000, ou un montage programmable s’appuyant sur un Micro:bit, un ESP32 ou un microcontrôleur similaire. Ce premier jalon du Guide du Dé clarifie les forces et limites de chaque option, pour aider à choisir une stratégie de réalisation qui corresponde à l’usage, au budget et à l’envie d’apprendre. Dans les deux cas, l’objectif reste un dé qui affiche aléatoirement des valeurs de 1 à 6 après une action — pression d’un bouton, geste de la main, ou secousse du boîtier.

Deux approches fiables pour un DéFacile

Le montage « logique » séduit par sa sobriété. Un oscillateur 555 cadence un compteur CD4017 ou pilote un afficheur via un CD4026, les LED défilent rapidement, puis se figent lorsque l’utilisateur relâche le bouton. Aucune ligne de code, des composants traversants faciles à souder, une alimentation pile bouton économique, et un coût total minimal. Cette configuration, popularisée dès les années 2010 dans les magazines d’électronique, reste d’actualité en 2025 pour l’initiation et l’ÉlecDé DIY.

La voie « programmable » apporte la souplesse logicielle. Un Micro:bit ou un ESP32 permet d’ajouter des fonctionnalités modernes : dé à n faces, animation, capteurs de geste, statistiques de tirage. Une simple bibliothèque pseudo-aléatoire suffit pour générer des valeurs de 1 à 6, tandis que les broches pilotent soit une matrice de LED, soit un afficheur 7 segments. Cette approche s’aligne avec les pédagogies numériques et l’apprentissage du code, et s’inspire des guides de prototypage accessibles tels que les projets de chenillard LED côté Arduino, utiles pour comprendre la multiplexion et le pilotage de sorties.

• 🔧 Option logique : ÉlectroniDé minimaliste, robuste, pas de programmation.
• 💡 Option programmable : Dé Prototypé évolutif, animations et capteurs intégrables.
• 🔋 Autonomie : pile bouton côté logique, USB ou LiPo côté microcontrôleur.
• 🌱 Savoir-faire : soudure et lecture de schémas vs bases de code et de débogage.
• 🎨 Créativité : personnalisation matérielle (Dé Créatif) ou logicielle (animations).

Critères de décision pour un Dé Simplifié

Pour trancher, le contexte d’usage compte. Un atelier « découverte » privilégiera un Pas à Pas Dé logique, rapide à comprendre et gratifiant dès les premières soudures. Un club de robotique se tournera vers un microcontrôleur afin d’intégrer des capteurs et un bouton capacitif. Les impératifs de durabilité, de réparabilité et de sobriété énergétique orienteront vers la logique CMOS et une pile CR2032, alors que la recherche de connectivité (Bluetooth, statistiques) invitera à choisir l’ESP32.

Option ⚖️	Atouts ⭐	Limites ⚠️	Idéal pour 🎯
Logique 555 + CMOS	Coût bas, simplicité, autonomie 🔋	Peu d’animations, évolution limitée	Initiation, FabricDé, sobriété
Micro:bit / ESP32	Animations, capteurs, n faces ✨	Programmation, conso plus élevée	Pédagogie code, Dé Artisan évolutif

Pour une vision plus large des technologies qui transforment les usages, l’article sur les innovations industrielles de 2025 met en perspective les choix d’architecture et la responsabilité énergétique. L’essentiel : choisir une base claire, puis s’y tenir pour réussir un premier prototype fiable.

Insight final de cette section : partir d’un cahier des charges simple, puis itérer, garantit un DéFacile solidement conçu et agréable à utiliser.

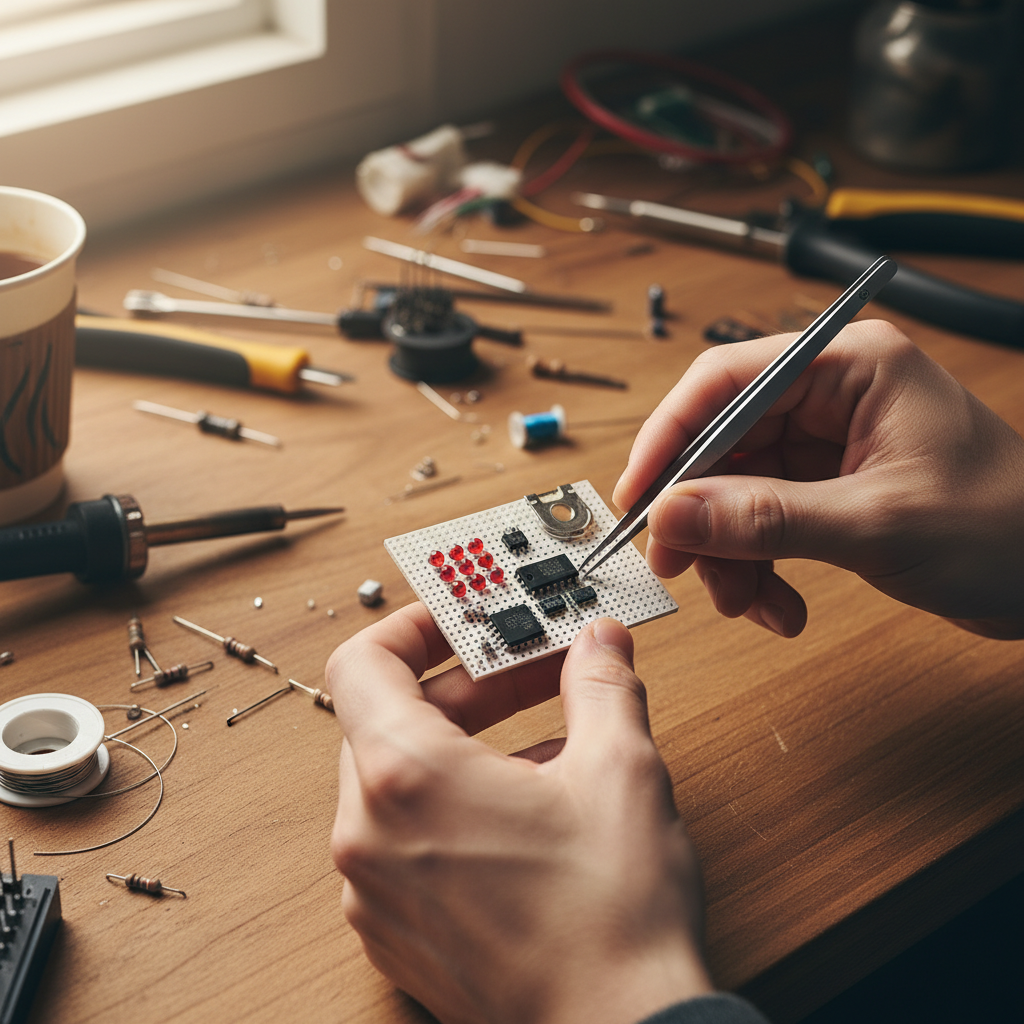

Pas à pas : montage d’un dé électronique sans microcontrôleur (555 + CMOS)

Le montage logique s’organise en blocs fonctionnels : un oscillateur basé sur un NE555, un compteur/décodeur (CD4017 pour 6 LED « motif dé », ou CD4026 pour un afficheur 7 segments), et un verrouillage assuré par le bouton. L’idée est que le 555 génère un signal rapide, les sorties défilent, puis l’arrêt fige une valeur. En 2025, ce schéma reste pédagogique, fiable et parfaitement adapté à l’ÉlecDé DIY.

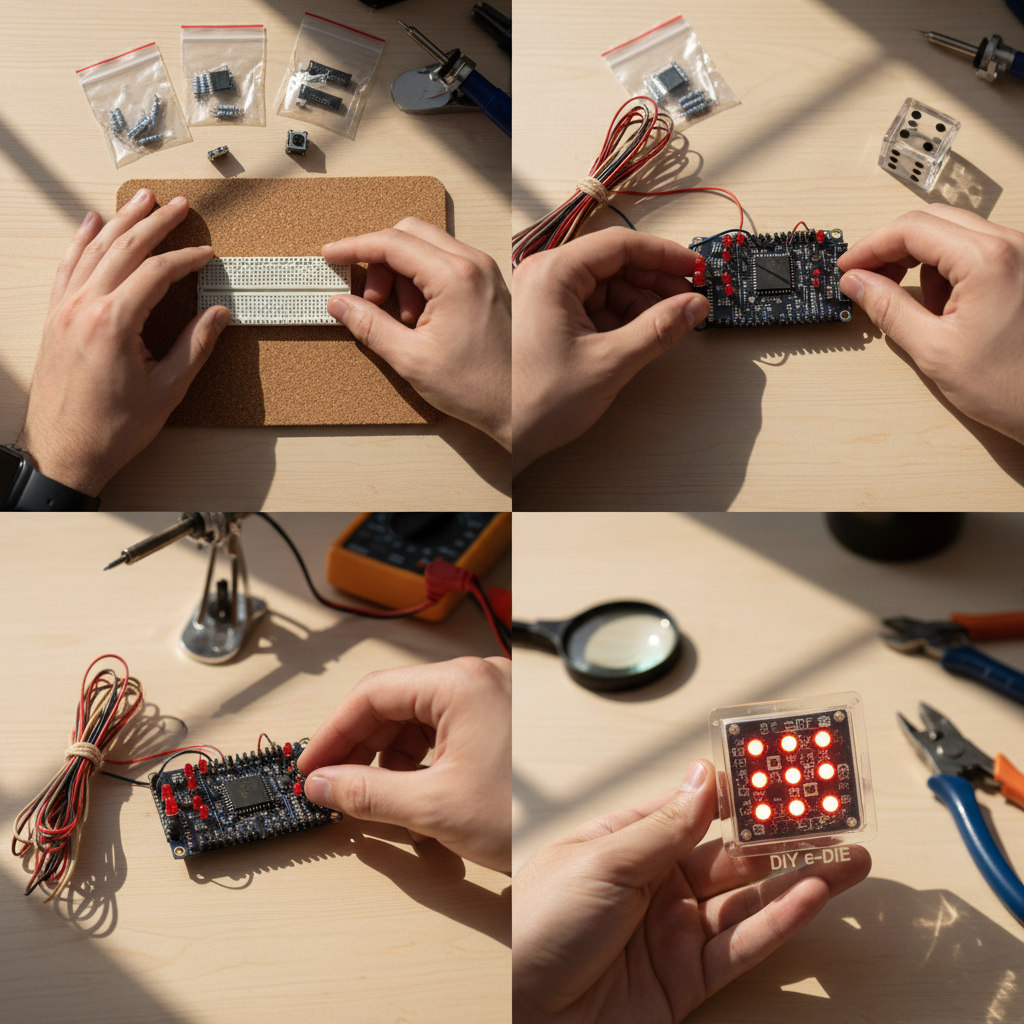

Étapes de réalisation pour un Dé Simplifié

La réalisation s’enchaîne naturellement. Idéalement, une plaque à pastilles ou un petit circuit imprimé maison facilite l’implantation des composants traversants. La lisibilité du routage, l’espace entre les pastilles et une sérigraphie claire aident les débutants à progresser sans stress.

• 🧩 Préparer les composants : NE555, CD4017/CD4026, 6 à 7 LED, résistances (220–470 Ω), condos (10 nF à 100 nF), pile CR2032, support IC.
• 🧪 Tester le 555 seul : astable ~1 kHz, vérifier la fréquence avec une LED + résistance.
• 🔁 Câbler le compteur : sorties Q0–Q5 pour 6 valeurs, ou 4026 vers 7 segments.
• 🖲️ Ajouter le bouton : enfoncé = défilement, relâché = valeur figée.
• 🧷 Finaliser : découplage 100 nF près des IC, polarité LED, boîtier compact.

Astuces de fiabilité et d’ergonomie

Une résistance de « pull-down » sur l’entrée de contrôle évite les flottements lorsque le doigt quitte le bouton. Un condensateur d’antirebond améliore la stabilité de l’arrêt. Pour un déclenchement « magique », un capteur capacitif passif ou une barrière infrarouge simple peut remplacer le bouton, pour un lancer au passage de la main, sans programmation.

Bloc 🔗	Composant 📦	Valeurs typiques 📏	Conseil pro 🛠️
Oscillateur	NE555	1 kHz ⏱️	Découplage 100 nF près du Vcc
Compteur	CD4017 / CD4026	6 sorties actives	Relier Reset pour limiter à 6
Affichage	LED / 7 segments	R = 220–470 Ω	Égaliser la luminosité 🔆
Commande	Bouton poussoir	Antirebond 10–100 nF	Pull-down pour stabilité

Ce montage résonne avec des projets d’initiation comme les chenillards, excellents pour comprendre la séquence des LED. Pour compléter l’apprentissage, le tutoriel sur l’animation de LED type chenillard illustre bien la logique de défilement que l’on retrouve dans un dé.

Pour prolonger ce Pas à Pas Dé par une perspective éducative plus large, une activité de création numérique simple comme créer un mini-site en SNT peut faire le lien entre électronique, code et communication de projet.

La clé de ce chapitre est simple : un câblage propre, un antirebond soigné et un découplage correct suffisent pour un FabricDé sobre et fiable.

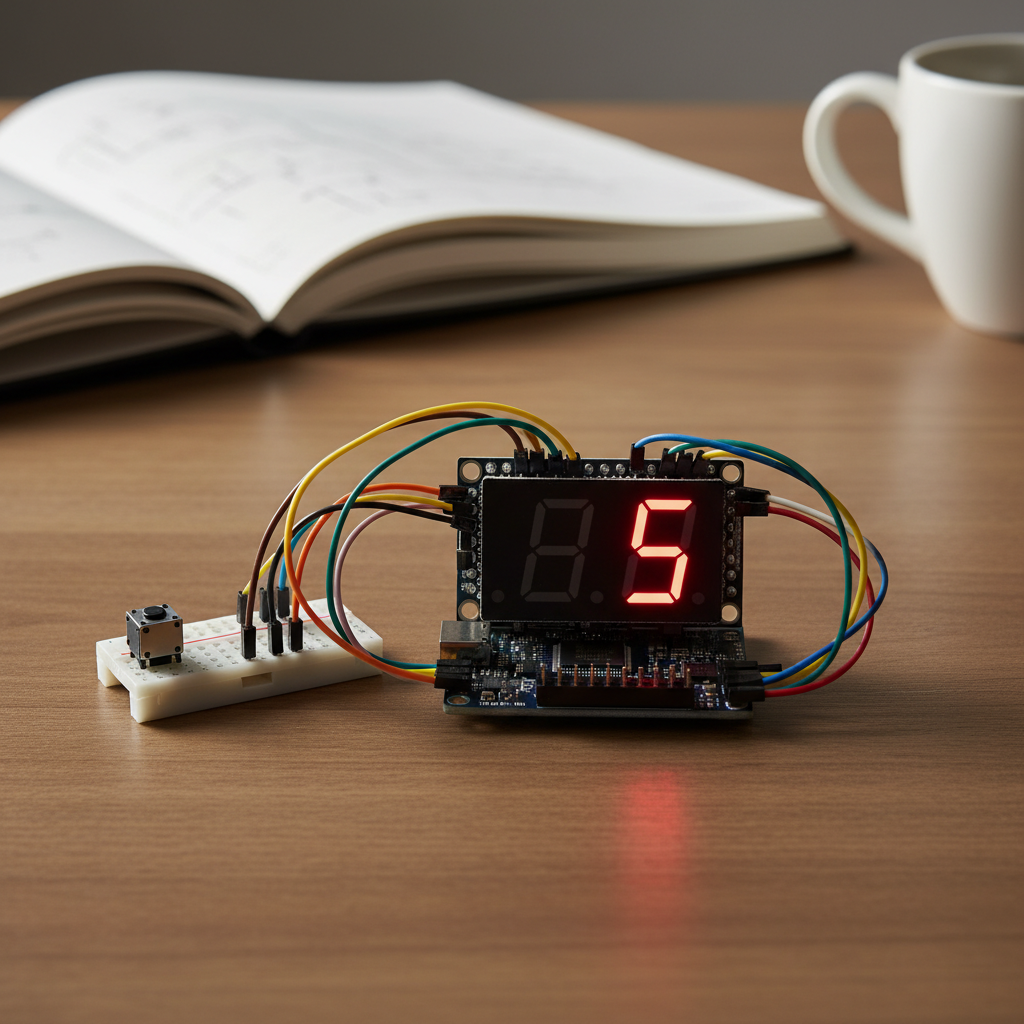

Dé électronique programmable : Micro:bit, ESP32 et affichage 7 segments

Les plateformes éducatives ont démocratisé le Dé Prototypé programmable. Avec un Micro:bit ou un ESP32, l’aléatoire s’obtient par une fonction pseudo-random, l’affichage via une matrice 5×5 ou un 7 segments, et le déclenchement par un bouton ou le détecteur d’accélération. La logique générale tient en quelques lignes, mais ouvre la porte à des effets, des sons et des capteurs intelligents.

Architecture logicielle et matérielle pour un Dé Créatif

Le cœur logiciel relie trois briques : acquisition (événement bouton A/B, secousse), génération d’un nombre de 1 à 6, et affichage. L’ESP32 permet d’aller plus loin avec un capteur de proximité, un écran OLED ou une liaison Bluetooth pour enregistrer des séries de tirages, utile lors d’ateliers de statistique.

• 🤖 Entrées : bouton, secousse (accéléromètre), main détectée (capteur IR/capacitif).
• 🧮 Nombres : randint(1,6), graine basée sur bruit ou temps.
• 🔎 Affichage : matrice LED 5×5 ou afficheur 7 segments piloté par GPIO.
• 🔌 Alimentation : USB, batterie LiPo, ou power bank compacte.
• 📡 Options : Bluetooth pour logs, sons via buzzer piezo 🎵.

Bonnes pratiques de code et d’électronique

La génération pseudo-aléatoire s’améliore par un « sel » initial (temps au démarrage, bruit analogique). Pour un arrêt net, le débouncing logiciel évite le double tirage. Une courte animation renforce la sensation de hasard, tout en restant économe en énergie. Les broches de l’ESP32 ou du Micro:bit pilotent un transistor ou un driver pour un 7 segments plus lumineux.

Élément 🧩	Choix matériel ⚙️	Astuce code 💻	Bénéfice ✅
Aléatoire	ESP32 / Micro:bit	Graine = bruit/temps ⏳	Variabilité accrue 🎲
Entrée	Bouton / accéléro	Debounce 20–50 ms	Tirage unique garanti
Affichage	7 segments / matrice	Animation 300–800 ms	Effet réaliste ✨
Énergie	LiPo 500 mAh 🔋	Sleep quand inactif	Autonomie doublée

Ce volet programmable s’inscrit dans une culture d’apprentissage par la pratique. Les curieux retrouvent l’esprit des tutoriels qui montrent, par exemple, un dé numérique sur ESP32 + 7 segments avec bouton-poussoir. Pour inspirer de nouvelles idées, une recherche vidéo ciblée aide à visualiser les animations et les méthodes de multiplexage.

Dans la logique « apprendre et comparer », il est intéressant de noter que la qualité de l’affichage et la sobriété énergétique rappellent les contraintes des objets embarqués performants, y compris dans des environnements exigeants comme la compétition électrique. L’article sur la Formule E et l’innovation énergétique illustre cette quête d’efficacité qui inspire aussi les petits systèmes comme un dé électronique. L’idée à retenir : un code propre, un affichage lisible et une gestion d’énergie rigoureuse forment la base d’un DéFacile programmable bien pensé.

Boîtier, déclenchement gestuel et design responsable d’un Dé Artisan

Un dé électronique devient séduisant lorsqu’il tient dans la main, résiste aux secousses et propose un déclenchement intuitif. Le design du boîtier, la façon de déclencher le tirage, et les choix de matériaux influencent l’usage final, la durabilité et l’envie d’expérimenter. Que le projet soit purement ÉlectroniDé ou piloté par un microcontrôleur, l’ergonomie transforme l’objet en compagnon ludique et pédagogique.

Déclenchement : bouton, geste, choc léger

Le bouton-poussoir reste la référence grâce à sa fiabilité et sa simplicité. Toutefois, un capteur infrarouge ou une entrée capacitive permettent de déclencher « au passage de la main » — effet garanti en atelier ! Sur microcontrôleur, l’accéléromètre détecte une secousse pour simuler le lancer d’un vrai dé. En logique pure, un montage RC peut capter une brève variation de capacité, mais demande de la mise au point.

• 🖲️ Bouton : tactile, durable, nécessite un antirebond matériel.
• 🖐️ Geste IR : sans contact, esthétique, sensible à la lumière ambiante.
• 📳 Secousse : naturel sur Micro:bit/ESP32, fun et intuitif.
• 🧼 Capacitif discret : une simple pastille métallique sous la coque.
• 🧰 Sécurité : limiter les faux positifs par filtrage et hystérésis.

Boîtier et matériaux

Un Dé Artisan peut être imprimé en 3D en PLA recyclé, usiné en bois, ou monté dans un boîtier ABS standard. Les LED affleurantes ou un mini afficheur 7 segments confèrent un rendu propre. Pour la maintenance, privilégier des vis M2/M3, un compartiment CR2032 extractible, et un accès rapide au connecteur USB si le dé est programmable. La diffusion lumineuse s’améliore avec un insert en acrylique dépoli.

Choix 🧱	Avantages ✅	Points d’attention 🔍	Astuce ♻️
PLA imprimé 3D	Rapide, personnalisable 🎨	Rigidité limitée à la chaleur	Utiliser PLA recyclé
Bois	Chaleur visuelle, durable	Usinage précis requis	Finition huile naturelle
ABS standard	Solide, industriel	Découpes propres nécessaires	Ajouter inserts laiton 🔩
Acrylique dépoli	Diffusion douce ✨	Sensible aux rayures	Film de protection

Un clin d’œil utile : la réflexion sur l’accessibilité numérique et tactile, abordée dans l’analyse de l’évolution du braille numérique, inspire des interfaces inclusives. Par exemple, un retour vibratoire au tirage, une annonce sonore, ou un marquage en relief pour les boutons facilitent l’usage par tous. Élargir le public, c’est aussi donner plus de sens à l’objet fabriqué.

En synthèse de cette section, un design pensé pour l’usage réel — prise en main, déclenchement, maintenance — ancre le FabricDé dans la durée.

Personnaliser les règles : de 2 à 10 faces, animations et statistiques ludiques

Un dé électronique ne se limite pas à la traditionnelle plage 1–6. La beauté du Dé Prototypé programmable, et même des montages logiques modulaires, réside dans la personnalisation. On peut fixer des limites à 2–10 faces, afficher des symboles, ou implémenter des animations d’attente. Ces variations offrent une passerelle entre la création électronique, l’algorithmique et la culture du jeu.

Modes et variantes utiles

En logique CMOS, limiter le compteur à 6 se fait par la broche Reset. Étendre à 8 ou 10 suppose des astuces de décodage — parfait pour progresser en logique combinatoire. Sur Micro:bit/ESP32, une simple constante « faces » paramètre le tirage ; des animations confèrent un rendu premium. Un mini-buzzer signale le résultat avec une brève séquence sonore, pensé pour ne pas gêner l’entourage.

• 🎯 Modes : 1–6 classique, 1–8 arcade, 1–10 expérimental.
• ✨ Animations : balayage LED, rebond, effet « slot machine ».
• 📈 Statistiques : compter les fréquences de tirage sur 50/100 lancers.
• 🔊 Accessibilité : bip discret, vibration, contraste LED élevé.
• 🎭 Thèmes : Dé Créatif inspiré science-fiction, rétro, minimal.

Fonction 🧠	Implémentation logique ⚙️	Implémentation code 💻	Usages 🎲
Faces configurables	Décodage + Reset	Paramètre faces = n	Jeux sur mesure 🃏
Animation	Oscillateur / séquence	Boucles d’images	Rendu premium ✨
Stats de tirage	N/A (mémoire limitée)	Tableau de compte	Pédagogie probas 📊
Retour haptique	Driver moteur vibreur	Pulse court	Accessibilité ♿

Pour stimuler l’inspiration, une recherche vidéo sur les « dés numériques » montre des idées d’animations et d’interfaces. Entre minimalisme et effets, la bonne mesure consiste à renforcer la lisibilité du résultat sans distraire l’utilisateur. L’esprit « faire plus avec moins » pousse à optimiser les transitions lumineuses et le temps d’affichage.

La culture « faire soi-même » rencontre ici les enjeux sociotechniques du numérique : sobriété des effets, inclusion, compréhension des biais. Cette approche rejoint les objectifs d’un site d’analyse technologique qui vise à éclairer, guider et anticiper. Dans cette logique, l’article sur l’industrie et ses innovations aide à penser la modularité et la réparabilité, même pour un dé. L’enseignement principal : un Pas à Pas Dé bien documenté rend la personnalisation sereine et gratifiante.

Mesurer l’équité du hasard : tests, étalonnage et bonnes pratiques

Un dé doit inspirer confiance. L’équité du tirage se vérifie par des tests simples et rigoureux. Sur électronique logique, le résultat dépend de la vitesse de l’oscillateur 555 et de l’instant exact où l’utilisateur relâche le bouton. Sur microcontrôleur, c’est la qualité de la graine aléatoire qui prime. Dans les deux cas, une méthode structurée rassure l’utilisateur et apporte une vraie valeur pédagogique.

Protocole de test transparent

La première étape consiste à définir un nombre de tirages suffisant (par exemple 600, soit 100 tirages par face). Les résultats se consignent dans un tableau et se comparent à la répartition idéale (≈16,7 % par face). Sur microcontrôleur, l’activation d’un mode « test » ajoute la fréquence des tirages, exportable via USB ou Bluetooth. En logique, un test s’effectue manuellement ou via un compteur externe, mais reste instructif.

• 🧾 Échantillon : viser 300 à 600 tirages pour une vision fiable.
• 🧪 Outils : tableur, script Python, ou simple carnet.
• 🎚️ Paramètres : vérifier antirebond, fréquence 555 stable.
• 🎯 Critère : écart maximal toléré ±5 % par face en atelier.
• 🔁 Correction : ajuster le seed, le filtrage, ou le timing d’arrêt.

Aspect ⚖️	Cause possible 🔎	Correctif 🛠️	Effet attendu ✅
Biais sur logique	Antirebond insuffisant	RC 10–100 nF + pull-down	Arrêt net, tirage stable ✨
Biais sur MCU	Graine trop prévisible	Bruit analogique + temps	Variabilité accrue 🎲
LED peu lisibles	Courant inégal	R équilibrées, diffusion	Lecture sûre 👀
Faux positifs	Capteur trop sensible	Hystérésis, seuils	Tirages contrôlés

La culture de la mesure rapproche ce petit projet des pratiques industrielles. L’esprit de vérification et de transparence, défendu dans les analyses tech, s’applique jusqu’à un dé de poche. Enfin, pour ancrer le projet dans une démarche inclusive, penser à une version à forts contrastes, ou couplée à un retour sonore discret, rappelle l’importance de l’accessibilité — en écho aux réflexions sur l’évolution du braille dans le numérique. Bilan : la confiance naît de tests simples, reproductibles et documentés.

Du prototype à l’objet fini : méthodologie, documentation et partage

Transformer un FabricDé en objet fini demande une rigueur légère mais constante. Une méthode inspirée du prototypage rapide — essais courts, documentation, feedback — évite l’empilement d’ajouts et garde le cap sur l’usage réel. L’objectif n’est pas la perfection immédiate, mais un Dé Artisan fiable, plaisant, et bien expliqué pour être répliqué par d’autres.

Feuille de route pragmatique

La feuille de route s’articule en quatre cycles : conception, montage, tests, itération. Chaque cycle produit une version, des photos, un schéma à jour, et un court texte. Cette approche, proche des pratiques d’ingénierie, accroît la qualité du résultat final et facilite l’entraide au sein des communautés.

• 🗺️ Conception : choix logique ou MCU, composants, budget.
• 🧵 Montage : soudures, câblage propre, antirebond, boîtier.
• 🔍 Tests : équité, autonomie, lisibilité, ergonomie.
• 🔁 Itération : petites améliorations, suppression du superflu.
• 📤 Partage : dépôt du code, schéma, BOM, guide utilisateur.

Livrable 📄	Contenu essentiel 🧰	Outil recommandé 🧪	Impact 🚀
Schéma et PCB	555/CMOS ou MCU + IO	EDA libre 🧩	Réplicabilité élevée
Code	Seed, debounce, affichage	IDE officiel	Fonctionnalités stables ✅
Guide utilisateur	Usage, piles, sécurité	PDF + photos	Prise en main rapide 📘
Journal de tests	600 tirages, stats	Tableur / script	Confiance renforcée 📊

Partager le projet élargit l’impact pédagogique. Une vidéo concise, un dépôt open source, et un court billet vulgarisé structurent l’accès. La culture pop-tech montre qu’un récit accrocheur — par exemple un parallèle avec la rigueur des compétitions électriques comme dans l’article sur la Formule E — confère une identité forte au projet. Le tout s’inscrit dans la mission d’information, d’analyse et de pédagogie qui valorise la sobriété, l’inclusion et l’esprit critique. En conclusion de ce parcours de réalisation, un DéFacile bien documenté devient un support d’apprentissage à part entière, prêt à être adopté en classe, en fablab ou à la maison.

Quel est le moyen le plus simple de fabriquer un dé électronique sans coder ?

Un montage logique avec un NE555 comme oscillateur et un CD4017 ou un CD4026 pour l’affichage. Il suffit d’un bouton, de 6 LED (ou d’un afficheur 7 segments), de résistances et d’une pile CR2032. C’est la voie la plus ÉlecDé DIY pour un Dé Simplifié fiable.

Comment améliorer l’aléatoire sur Micro:bit ou ESP32 ?

Initialiser la graine avec une source variable (temps, bruit analogique), ajouter un débouncing logiciel, et insérer une petite animation (300–800 ms) avant l’affichage. Ces choix stabilisent l’entrée et renforcent la variabilité du tirage.

Peut-on déclencher le tirage par un geste sans contact ?

Oui, un capteur infrarouge simple ou une entrée capacitive déclenche le dé au passage de la main. Sur Micro:bit/ESP32, l’accéléromètre permet aussi de lancer par secousse, très intuitif et fun.

Comment vérifier que le dé n’est pas biaisé ?

Effectuer 300 à 600 tirages, consigner les résultats et comparer chaque face à l’idéal (≈16,7 %). Si l’écart dépasse 5 %, ajuster l’antirebond (logique) ou la graine et les délais (microcontrôleur).
