Chenillard LED Arduino : comprendre le principe et préparer le matériel (guide étape par étape)

Le chenillard est un classique de l’électronique éducative : une succession de LED qui s’allument l’une après l’autre, créant un effet de défilement lumineux très lisible. Ce projet conjugue Arduino, programmation simple et notions de base de l’électricité, tout en ouvrant la porte à des variantes créatives. L’objectif est clair : apprendre à piloter des sorties numériques d’un microcontrôleur, structurer un code propre et comprendre les enchaînements temporels.

Pour un premier montage, l’architecture retenue consiste à relier six diodes sur les broches D2 à D7. Chaque LED est protégée par une résistance de 220 Ω, afin de limiter le courant à un niveau sûr. Le schéma-type permet d’alterner entre des temps d’allumage et d’extinction pour dessiner un motif fluide. Une simple boucle for fera défiler l’index des pins, de 2 à 7, avec un test de borne (i < 8) et un incrément (i++), exactement dans l’esprit du pseudo-code enseigné en cours d’informatique.

Un personnage fil rouge facilitera la mise en pratique : Lina, étudiante en IUT, souhaite organiser un atelier “initiation au code par la lumière”. Le chenillard se prête bien à l’exercice, car il illustre la logique binaire (0/1) sans complexité excessive. Pour renforcer les acquis, un détour par les bases de l’écriture binaire clarifie l’interprétation des états logiques sur les sorties numériques.

Avant le câblage, il est utile de lister le matériel et d’anticiper l’ergonomie du poste de travail. Une breadboard, quelques fils Dupont, un câble USB fiable et, si possible, un multimètre, permettent de diagnostiquer rapidement les erreurs. S’il faut revoir le sens d’une LED ou remplacer une résistance, mieux vaut disposer de tout à portée de main.

• ✅ Choisir une carte Arduino accessible (Uno, Nano) pour un début 🧰
• 💡 Prévoir 6 LED identiques pour un rendu visuel homogène 🌈
• 🔌 Utiliser des résistances de 220 Ω par LED pour rester dans une zone sûre ⚡
• 🧪 Tester chaque LED rapidement avec le multimètre (fonction diode) avant montage 🧲
• 🧩 Imprimer un mini schéma de câblage pour éviter les inversions de broches 📎

Pour les premiers pas, un rappel des fondamentaux est bienvenu. L’anode (patte longue) va vers la sortie, la cathode (patte courte) va vers la masse via la résistance. Cette orientation garantit que le courant circule correctement lorsque la broche passe à l’état haut. En cas de doute, ce guide pas à pas pour brancher une LED sur Arduino met les points de vigilance en évidence.

À ce stade, certains apprécient une approche “maker” plus large. Fabriquer des kits, comprendre les tolérances des composants, réfléchir aux boîtiers, tout cela fait partie de la culture projet. Pour s’inspirer, le dossier “fabriquer de l’électronique à la maison” aide à organiser son espace et à choisir des outils durables.

Une fois ce kit réuni, le projet prend forme. La prochaine étape expose, pas à pas, comment câbler proprement les six diodes pour préparer un test fonctionnel sans surprise.

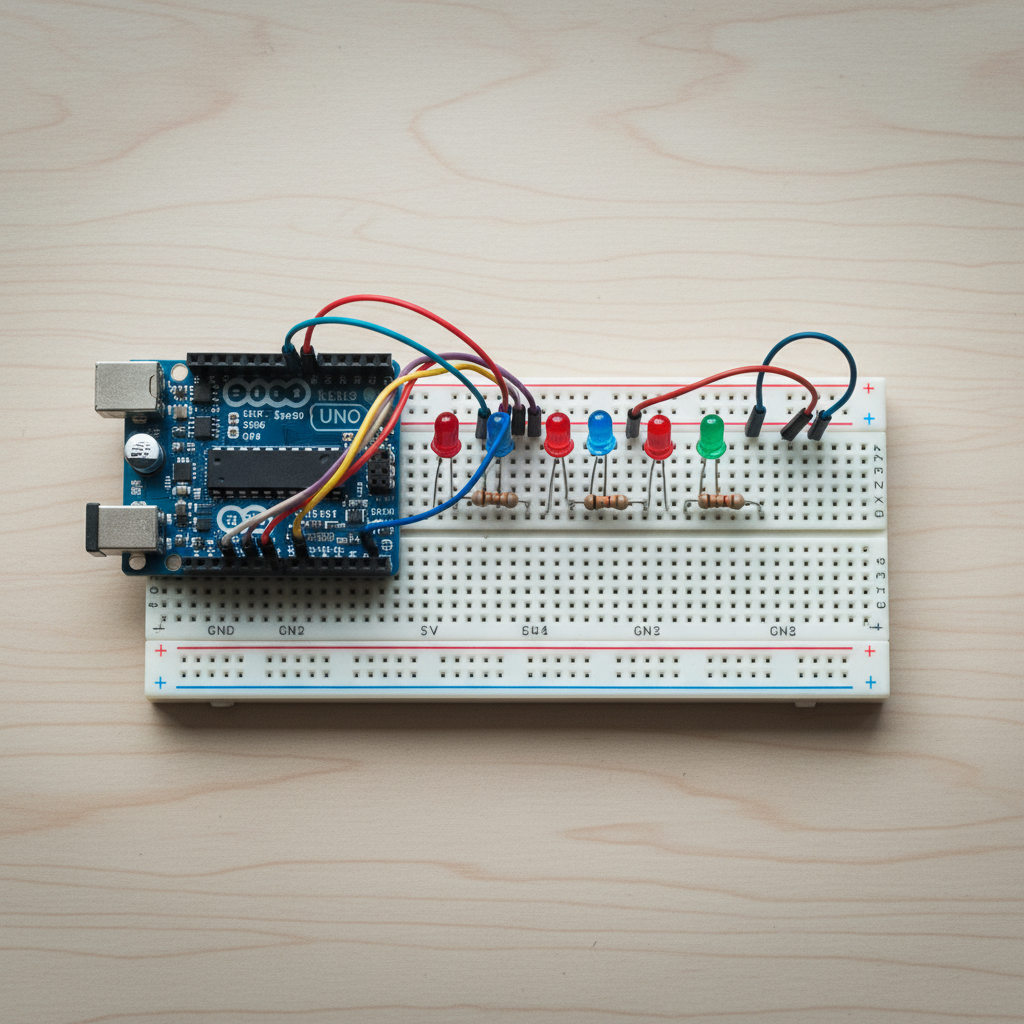

Câblage sur breadboard : LED, résistances et bonnes pratiques pour un chenillard Arduino

Le câblage conditionne 80 % de la réussite d’un chenillard. Sur une breadboard, les rails d’alimentation sont parallèles, alors que les rangées centrales relient les points cinq par cinq. L’objectif est de connecter D2 à D7 aux LED, puis de relier chaque diode à la masse via une résistance de 220 Ω. L’ordre logique des couleurs (fils) et un marquage des longueurs simplifient la maintenance.

La polarité des diodes demeure le point d’achoppement le plus fréquent. L’anode (longue) vers la sortie, la cathode (courte) vers la résistance, puis la masse. Une inversion se traduit par une LED silencieuse, malgré un code correct. Un simple test à l’ohmmètre, en mode diode, permet de lever le doute. En cas de montage dense, coller une micro-étiquette “A”/“K” sur la boîte des LED évite les erreurs répétées.

Le mapping ci-dessous reprend la logique “six sorties, six LED”. La structure est volontairement séquentielle, car elle reflète le futur tutoriel de programmation : l’index du tableau de pins correspond à l’ordre d’allumage.

• 🧭 Respecter une logique de couleurs (ex. rouge = D2, orange = D3) 🎨
• 🧷 Placer les résistances du côté masse pour visualiser le retour 🔁
• 🧯 Éviter les fils tendus, préférer un léger mou pour la fiabilité 🧵
• 🔍 Contrôler la continuité GND rail gauche/droit selon votre breadboard 🧲
• 📚 S’appuyer sur un tutoriel chenillard LED Arduino validé par la communauté ✅

Pour aligner le projet sur des pratiques pédagogiques, certains utilisent le shield HW-262 et ses LED intégrées. Cette alternative limite les fils volants et accélère les vérifications en classe. Par la suite, l’ajout d’un registre à décalage 74HC595 permettra d’étendre le nombre de LED sans saturer les broches, mais l’étape actuelle se concentre sur la version directe, parfaite pour ancrer les bases.

Ce montage s’inscrit dans une culture numérique plus large. Comprendre le fonctionnement du web ou savoir conduire un projet SNT ont un point commun avec l’électronique : la rigueur et la lecture d’un système complexe par composants simples. Après ces bonnes pratiques de câblage, place au code qui donnera vie au chenillard.

Programmation Arduino : boucle for, tempo et motifs lumineux sans erreur

La programmation donne son âme au chenillard. L’initialisation place les broches D2 à D7 en sortie via un for : i = 2 ; tant que i < 8 ; i++. Cela garantit que chaque pin est prête à piloter une LED. Le cœur de la démonstration tient ensuite en quelques lignes : passer la broche à 1 (HIGH), attendre 200 ms, repasser à 0 (LOW), attendre à nouveau, et passer à la suivante.

Le pseudo-code de référence correspond à un enchaînement très lisible, idéal pour débuter. Dans setup(), une boucle for configure les pins par pinMode(i, OUTPUT). Dans loop(), un second for allume puis éteint chaque LED avec digitalWrite(i, 1) et digitalWrite(i, 0), entrecoupé d’un delay(200). L’intervalle de 200 ms produit un effet fluide, mais rien n’empêche de tester 100 ms pour un rendu plus nerveux, ou 300 ms pour un effet plus calme.

Pour les curieux, utiliser millis() à la place de delay() rend l’animation non bloquante. Cette approche autorise la lecture d’un bouton ou l’affichage d’informations sur un écran LCD en parallèle, sans geler le programme. Une fois à l’aise, un tableau d’indices ou un masque binaire peuvent coder des motifs plus sophistiqués : marche avant/arrière, “rebond”, ou allumage par paires.

• 🧠 Déclarer une constante pour l’intervalle (ex. const int T = 200) pour ajuster la vitesse ⚙️
• 📏 Utiliser for (int i=2; i<8; i++) pour couvrir D2→D7 sans débordement 🔒
• 🔁 Tester “aller-retour” en inversant la boucle ou en ajoutant une seconde boucle décroissante ↔️
• ⏱️ Remplacer delay par millis pour conserver la réactivité du programme 🏃
• 🧮 Structurer des patterns dans un tableau (ex. int pins[] = {2,3,4,5,6,7}) pour la lisibilité 📚

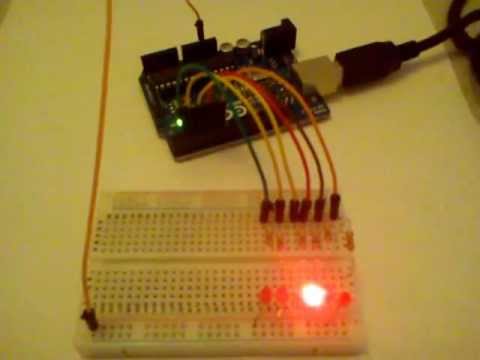

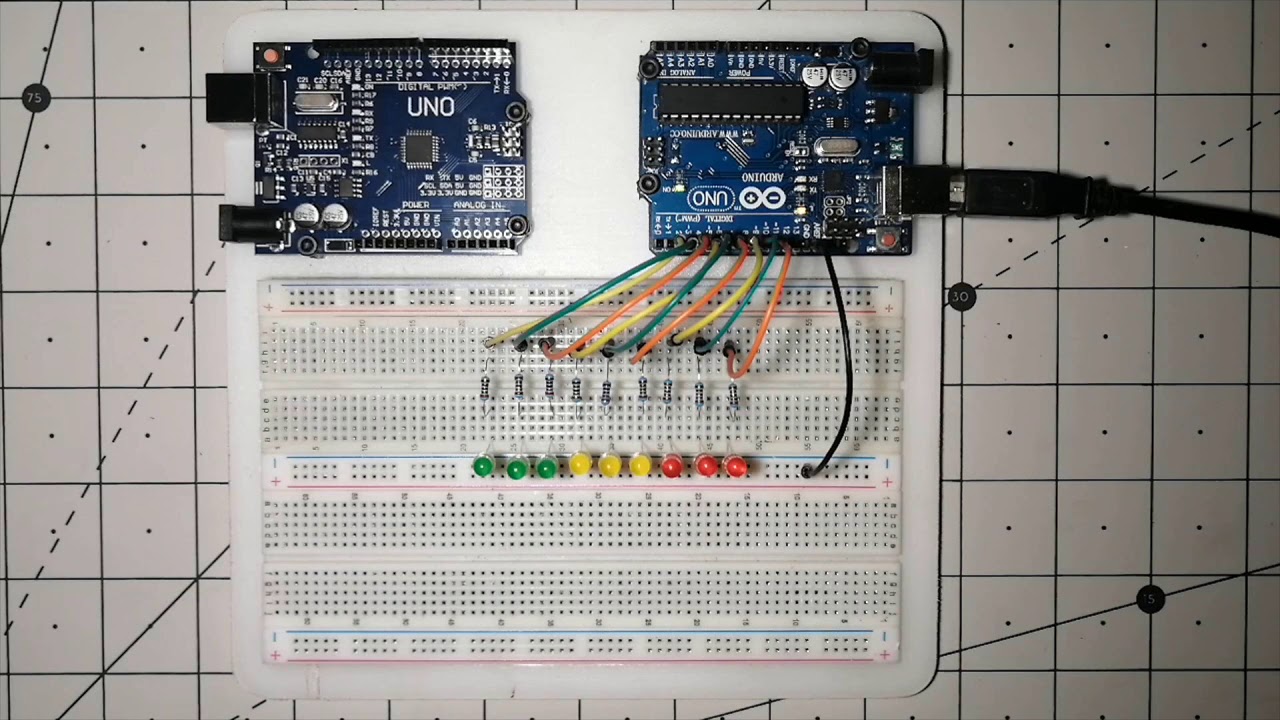

Pour visualiser la mise en œuvre, une recherche vidéo détaillée aide à comparer les styles de codage, les timings, et la gestion des rebonds. Certaines démonstrations ajoutent des effets de fondu en PWM (sur D5/D6) pour varier l’intensité de la lumière.

Au-delà du code, garder une trace des essais dans un carnet de bord simplifie l’amélioration continue. Chaque paramètre (temps, ordre, nombre de LED) devient un levier créatif. Le prochain volet pousse les limites avec des composants d’extension et des motifs avancés pour transformer un simple chenillard en véritable scène lumineuse.

Aller plus loin : 74HC595, PWM et motifs avancés pour un chenillard Arduino expressif

Lorsque six LED ne suffisent plus, l’écosystème Arduino propose des solutions d’extension élégantes. Le registre à décalage 74HC595 permet de piloter huit sorties en n’utilisant que trois broches sur la carte. On enchaîne alors plusieurs 74HC595 pour obtenir 16, 24 ou 32 LED, tout en conservant un code lisible. Le principe : décaler des bits (masques binaires) vers le registre, activer le latch et rafraîchir l’affichage à une cadence stable.

Autre piste, la modulation de largeur d’impulsion (PWM) apporte des nuances d’intensité. Sur des broches compatibles (D5, D6, D9, etc. selon la carte), un fondu d’entrée et de sortie magnifie l’effet scanner. Cette modulation s’implémente via analogWrite() ou, pour des besoins plus fins, via des bibliothèques qui conservent la précision même en présence d’autres tâches.

Ce chapitre invite aussi à considérer l’industrialisation légère du projet. Un petit circuit imprimé (PCB) ou un shield dédié simplifie le montage, le rend robuste et partageable. En contexte scolaire, intégrer le chenillard à un projet SNT favorise l’évaluation par compétences : schéma, code, documentation et présentation. Documenter le tout en ligne est une excellente habitude ; des guides pour créer une documentation en ligne ou pour publier une page web moderne rendent la diffusion fluide.

• 🧱 Étendre avec un 74HC595 pour 8 sorties supplémentaires par puce 🔗
• 🌗 Appliquer la PWM pour les fondus d’intensité cinématographiques 🎬
• 🧰 Utiliser des bibliothèques (ShiftOut, SPI) pour un code compact 📦
• 🧪 Synchroniser la cadence (refresh) et la longueur du ruban pour éviter le scintillement 👀
• 📦 Prototyper un circuit imprimé simple pour fiabiliser le projet 🛠️

Au moment de choisir, poser la question des objectifs. Besoin d’un simple “proof of concept” pour un atelier ? Les pins directes suffisent. Envie d’un panneau d’animation pour un stand ? Un driver gèrera mieux le courant et le multiplexage. Les projets évoluent vite, et la clarté du code conditionne la maintenance sur la durée. Une vidéo technique bien articulée aide à visualiser les compromis.

Avec ces extensions, le chenillard quitte le statut d’exercice pour devenir une plateforme d’expérimentation créative. La prochaine étape s’intéresse à la robustesse : diagnostiquer les pannes, respecter la sécurité et envisager la transition vers un PCB durable.

Diagnostic, sécurité et durabilité : fiabiliser un chenillard Arduino et passer au circuit imprimé

Un montage lumineux doit être fiable et sûr. La première règle est de respecter le courant par LED et les limites du microcontrôleur. Les résistances de 220 Ω contiennent le courant typiquement autour de 10–15 mA par diode, ce qui reste confortable pour la plupart des cartes. En cas de doute, mesurer au multimètre et recalculer via la loi d’Ohm offre une base objective.

Les pannes les plus fréquentes proviennent d’un sens de LED inversé, d’une broche non configurée en sortie, d’une masse non reliée, ou d’un fil mal serti. Le diagnostic efficace suit un ordre logique : vérifier l’alimentation, la masse, une seule LED à la fois, puis la suite. Si le code utilise delay(), la latence peut masquer le problème ; passer à millis() permet de lire des informations de debug sur le port série sans bloquer.

Sur le plan environnemental, la durabilité gagne du terrain en 2025. Réutiliser les breadboards, préférer des boîtiers imprimés localement en matériaux recyclés et documenter l’assemblage sont de bons réflexes. Lorsque le design est figé, migrer vers un circuit imprimé réduit les faux contacts et professionnalise la présentation. Un PCB simple face, avec empreintes pour résistances et LED en ligne, suffit pour un chenillard robuste.

• 🧪 Tester chaque LED seule avec un fil volant pour isoler la panne 🔍
• 🧯 Éviter les courts-circuits en coupant les pattes excédentaires ✂️
• 🔒 Respecter le courant maximal par port et par carte (datasheet) 📑
• 🌱 Penser réutilisation des composants et documentation partagée ♻️
• 🛠️ Préparer la version circuit imprimé dès que le schéma est stable 📐

Pour encadrer la démarche de bout en bout, structurer la documentation du projet rend l’apprentissage transmissible. Un billet synthétique avec photos, schéma et code, publié via un outil simple, suffit pour inspirer d’autres classes ou clubs. Les guides pour créer une documentation en ligne et pour organiser un atelier d’électronique s’imbriquent parfaitement dans cette logique. Enfin, relier ces contenus aux exemples de chenillards existants facilite la comparaison et la veille technique.

Exemples concrets, variantes pédagogiques et intégration dans un parcours numérique

Au-delà de l’exercice, le chenillard devient une pierre angulaire pour articuler un parcours numérique complet. En classe ou en club, il introduit la logique séquentielle, l’algorithmie et le prototypage rapide. Ensuite, il fait le lien vers des thématiques comme l’écriture binaire, la synchronisation d’événements et la communication entre modules. Le caractère visuel du projet motive les publics et déclenche un dialogue fertile entre code et électronique.

Un mini-scenario illustre cette approche. Lina organise un stand “Lumière et code” lors d’une journée portes ouvertes. Trois postes sont proposés : un chenillard simple à six LED, un modèle “aller-retour” avec PWM sur D5/D6, et un panneau 8×8 piloté par un driver. Chaque poste dure quinze minutes, avec une fiche claire, des objectifs précis et une grille d’évaluation collective. Le public repart avec les références et un QR code renvoyant à une page web détaillée pour répliquer le projet chez soi.

La culture du partage valorise autant la forme que le fond. Structurer une page claire, insérer des schémas, lier vers les ressources utiles et citer les variantes constitue une compétence à part entière. Quelques ressources pour aller plus loin, notamment pour raisonner en binaire et structurer un site simple, s’avèrent précieuses.

• 📚 Consolider la logique avec les bases de l’écriture binaire 🧮
• 🧭 Documenter le projet en ligne, en s’appuyant sur “publier une page web moderne” 🌐
• 🔗 Contextualiser dans un parcours SNT (fiche, évaluation, oral) via le projet SNT 🏫
• 🧱 Décliner la version shield ou circuit imprimé pour la robustesse 📦
• 🧠 Comparer ses résultats avec un tutoriel chenillard LED Arduino pour s’autoévaluer ✅

Dans cette perspective, un chenillard n’est pas un gadget mais un catalyseur. Il démontre comment une séquence, quelques résistances et un peu de code ouvrent sur des enjeux plus larges : documentation, responsabilité numérique et curiosité technique. Une fois ces bases posées, chacun peut adapter l’activité à son contexte, du tutoriel familial au prototype d’exposition.

Quelle est la résistance idéale par LED dans ce projet ?

Une valeur de 220 Ω est un bon compromis pour un chenillard avec Arduino : suffisamment de courant pour une LED bien visible, tout en restant dans une zone sûre pour le microcontrôleur. Selon les LED et l’alimentation, 150–330 Ω reste courant.

Pourquoi utiliser une boucle for de i = 2 à i < 8 ?

Les LED sont connectées sur D2 à D7. La condition i < 8 inclut donc 2,3,4,5,6,7. L’incrément i++ avance d’une broche à chaque tour, ce qui simplifie le code et évite les erreurs d’indices.

Comment accélérer ou ralentir le défilement ?

Modifier la valeur passée à delay (par exemple 100 ms pour plus rapide, 300 ms pour plus lent). Pour conserver un programme réactif, remplacer delay par une logique basée sur millis().

Peut-on étendre à plus de 6 LED sans changer de carte ?

Oui, avec un 74HC595 (registre à décalage) qui ajoute 8 sorties par puce en utilisant seulement trois broches Arduino. On peut chaîner plusieurs circuits pour étendre encore.

Comment passer du prototype à un circuit imprimé ?

Une fois le schéma validé, dessiner le PCB avec un routage simple face, placer les résistances en série avec chaque LED, prévoir un connecteur pour l’Arduino et ajouter des pastilles de test.
